Con la búsqueda constante de los dispositivos móviles inteligentes, tabletas, drones, dispositivos de imagen médica, gafas de AR/VR y otros productos por parte de la delgadez y la miniaturización, el espacio de cableado interno se ha vuelto cada vez más compacto. Para lograr la transmisión estable de señales de alta frecuencia en un espacio limitado, al tiempo que se considera la flexibilidad, la suavidad y la resistencia a la flexión, los cables coaxiales microscópicos (Micro Coaxial Cable) se han convertido gradualmente en la opción preferida para el cableado interno de los productos electrónicos de alta gama. Entonces, ¿hasta qué punto pueden ser delgados los cables coaxiales microscópicos? ¿Qué calidades de cables están disponibles? Vamos a entenderlo en detalle juntos.
Primero, la elección del calibrador para un haz coaxial extremadamente fino.

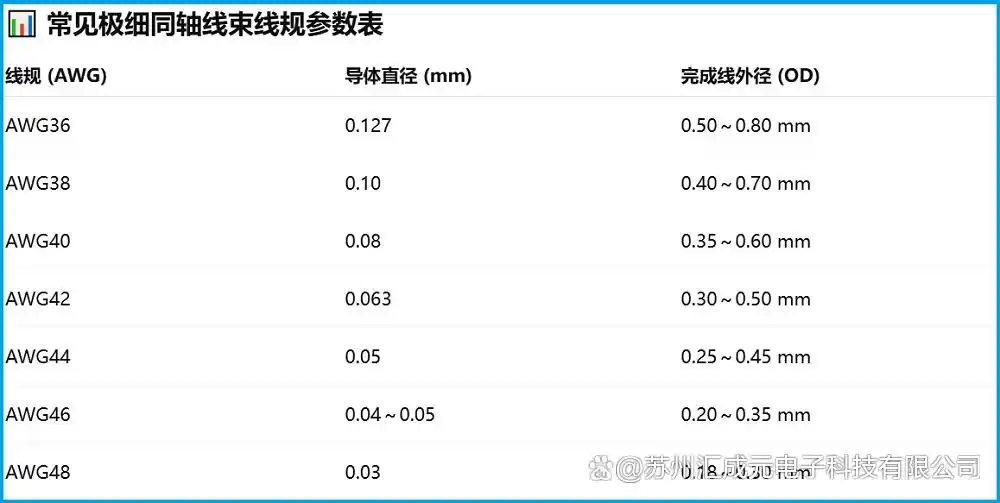

La línea regla generalmente se expresa en AWG (American Wire Gauge)，donde un número mayor indica un diámetro de alambre más delgado. Hay una variedad de tipos de líneas regla para alambres coaxiales muy delgados, incluyendo especificaciones comunes como:
AWG32, AWG36, AWG38, AWG40, AWG42, AWG44, AWG46, AWG48. Entre ellos, el diámetro del conductor interno del AWG48 es aproximadamente de 0.03 mm, lo que equivale a la mitad de un cabello, perteneciendo a la categoría de alambres microscópicos extremadamente pequeños, que se utilizan principalmente en aplicaciones de alta precisión como endoscopios ultrapequeños, módulos de cámaras microscópicas y sensores médicos.
Segundo, la规格 más pequeña de la fibra coaxial extremadamente delgada.
El diámetro exterior mínimo de los conjuntos coaxiales convencionales más finos en el mercado puede alcanzar 0.20 mm OD (correspondiente a AWG46). Algunos modelos de alta gama y personalizados pueden superar 0.18 mm OD, con una norma de cable AWG48, que puede satisfacer las necesidades de aplicaciones de alta precisión como dispositivos médicos de microscopía, endoscopios, módulos de cámaras microscópicas, gafas de realidad virtual, etc.
¿Por qué son tan importantes los conjuntos de líneas muy delgadas?
La广泛应用极细同轴线束，主要得益于其细度带来的多重优势：
Ahorro de espacio: la disposición interna del dispositivo es más compacta.
• Alta capacidad de resistencia a interferencias: la estructura coaxial es superior al diseño de cableado tradicional.
Flexible y suave: adecuado para el cableado curvo en espacios de alta densidad y pequeños.
• Señales de alta frecuencia estables: aseguran imágenes de alta definición y transmisión de datos de alta velocidad.
Con una amplia gama de calibres de alambres desde AWG32 hasta AWG48, y la característica de ser lo más fino hasta 0.18mm OD, los cables coaxiales extremadamente delgados se han convertido en la solución principal para la transmisión de alta frecuencia en industrias como la electrónica de consumo de alta gama, dispositivos médicos y módulos de seguridad. En el futuro, con el continuo progreso en la ciencia de materiales y las técnicas de fabricación, su valor límite aún tiene la esperanza de ser actualizado.
Nos enfocamos a largo plazo en el diseño y personalización de cables de señales de alta velocidad y cables coaxiales muy delgados, comprometidos a proporcionar soluciones de interconexión de alta velocidad estables y confiables a nuestros clientes. Si tiene necesidades relacionadas o desea obtener más información, por favor póngase en contacto con: Zhang Jining.
