Con el desarrollo continuo de los dispositivos electrónicos hacia la dirección de delgadez, precisión y alta velocidad, las exigencias del sistema de interconexiones internas también son cada vez más altas. Las tradicionales líneas de pares paralelos o cables de par trenzado ya no pueden satisfacer la integridad de las señales de alta velocidad y las necesidades de disposición espacial, y el cable coaxial muy fino (Micro Coaxial Cable) está ganando popularidad debido a su excelente rendimiento, convirtiéndose en la solución preferida para la conexión interna en productos de alta gama. Este artículo toma el conector de alta gama Hirose DF36-30P-0.4SD como ejemplo para llevarle a una comprensión profunda del por qué el cable coaxial muy fino es caro y en qué reside su valor.
¿Qué es un coaxial extremadamente fino?

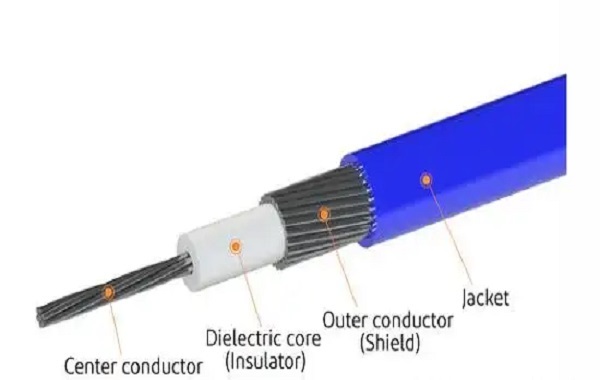

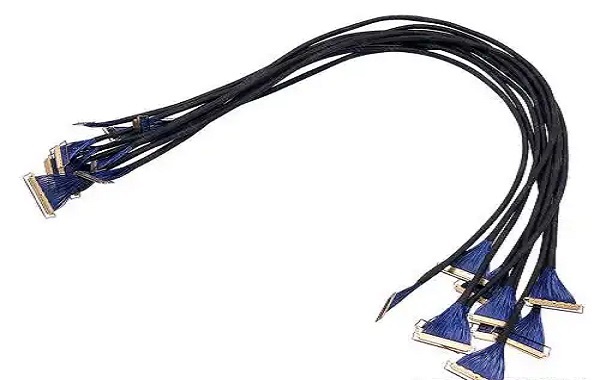

El cable coaxial ultrafino (Micro Coaxial Cable) es un cable de alta frecuencia con un diámetro muy pequeño, excelente rendimiento de shielding y transmisión de señales estable. Se utiliza ampliamente en dispositivos electrónicos de alta integración como teléfonos móviles, tabletas, laptops, cámaras, etc., para realizar la transmisión interna de datos de alta velocidad, video o señales de radiofrecuencia.
Esta fibra tiene varias ventajas principales, incluyendo:
• Diámetro exterior ultra-pequeño, adaptable para el cableado flexible en espacios reducidos.
• Excelente integridad de señal, compatible con transmisión de alta velocidad y alta frecuencia.
• Estructura de múltiples capas, eficaz en la resistencia a las interferencias electromagnéticas externas.
Es precisamente estas características las que le otorgan un lugar irremplazable en dispositivos electrónicos de alta performance.
¿Por qué es más caro que el cable común?
El precio alto de los cables coaxiales muy delgados no es casual, sino que está determinado por su material, fabricación y control de calidad. Las razones principales incluyen:
El costo de los materiales es alto: el núcleo utiliza conductores de cobre de alta pureza y capas de blindaje múltiples, lo que requiere un rendimiento muy alto del aislamiento y el conductor.
2. Proceso complejo: el procesamiento de conductores en micrómetros, soldadura precisa y montaje de terminales, que requiere un nivel de habilidad técnico mucho más alto en el equipo de producción y el personal técnico que en los cables comunes.
Buena tasa de calidad baja: dimensiones pequeñas, tolerancias de fabricación extremadamente bajas, y etapas de detección y selección que consumen mucho tiempo y esfuerzo.
4. Diversas necesidades personalizadas: los clientes tienen diferentes requisitos en términos de longitud, puertos, secuencia de cables y disposición, lo que a menudo requiere producción en lotes pequeños.
Estos factores acumulados hacen que el costo total de los coaxiales extremadamente finos sea mayor que el de los materiales de cable tradicionales, pero también ofrece un rendimiento y una fiabilidad significativamente superiores.
Tres, ¿vale la pena? — Desde Hirose DF36-30P-0.4SD buscando la respuesta

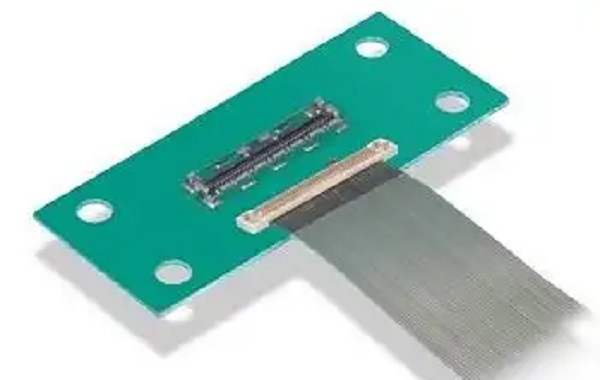

En los productos electrónicos de alta gama, la integridad de la señal determina directamente la experiencia del producto. Si se utiliza cable común, es fácil que se produzcan problemas como pérdida de paquetes de señal,干扰EMI y reducción de la vida útil. El coaxial extremadamente fino puede evitar estos riesgos de manera efectiva, garantizando que el equipo siga siendo estable y confiable incluso a alta velocidad. En el sistema de coaxial extremadamente fino, la coincidencia del conector también es crucial. Por ejemplo, Hirose DF36-30P-0.4SD, que es un conector de placa a placa micro coaxial optimizado para cables coaxiales micro, posee las siguientes características:
Diseño ultrafino de 0.4 mm de espaciado, que ahorra espacio.
• Estructura de doble tope de 30 pines, mejora la estabilidad del contacto de la señal.
Diseño de bajo perfil, adecuado para dispositivos delgados.
• Excelente resistencia sísmica y durabilidad, que cumple con estándares de alta calidad en aplicaciones industriales y de consumo.
Por lo tanto, en dispositivos que requieren alto rendimiento y alta estabilidad, la elección de un coaxial extremadamente fino junto con el conector Hirose DF36-30P-0.4SD es una solución que equilibra la fiabilidad y la libertad de diseño.
La razón por la que el coaxial muy fino es caro se debe a los altos estándares requeridos en materia, proceso, tasa de buena calidad y personalización. Pero en la búsqueda de dispositivos electrónicos modernos que sean rápidos, delgados y estables, la alta integridad de señal y la confiabilidad a largo plazo que ofrece son insustituibles. Para los productos de alta gama, esta inversión es merecida.
Soy【Suzhou Huichengyuan Electronic Technology】，a largo plazo se enfoca en el diseño y personalización de cables de señales de alta velocidad y cables coaxiales muy delgados, comprometido a proporcionar soluciones de conexión de alta velocidad estables y confiables. Si tiene necesidades relacionadas o desea obtener más información, por favor póngase en contacto:Zhang Jingli 18913228573（WeChat same number）。
