Uno, NEXT y FEXT: fuentes clave de interferencia en la interconexión de alta velocidad

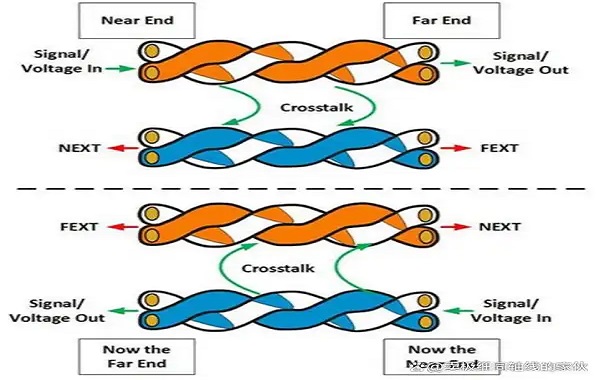

NEXT (crosstalk cercano) se refiere a la interferencia que se produce en el extremo de envío debido a la耦合 electromagnética entre cables adyacentes; FEXT (crosstalk lejano) es la interferencia que se forma en el extremo de recepción después de que la señal se propaga hasta el extremo lejano y se耦合 a una línea adyacente. A medida que las velocidades de datos alcanzan varios Gbps e incluso más altas, ambos tipos de crosstalk se deteriorarán significativamente el patrón de ojos y aumentarán la tasa de errores, siendo problemas que deben controlarse con suma importancia en el diseño de cables de alta velocidad.
Segundo, las ventajas estructurales de los cables coaxiales extremadamente delgados.

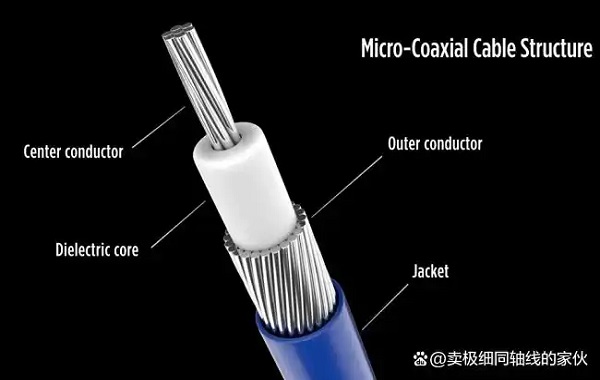

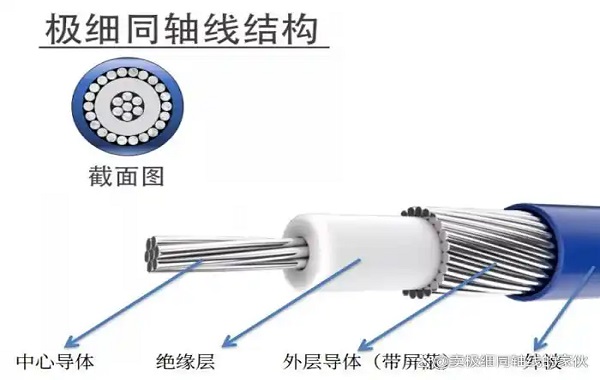

El coaxial extremadamente fino está constituido por el conductor interior, la capa aislante, la capa de blindaje y la capa exterior. Su estructura coaxial limita estrictamente el campo eléctrico y magnético de la señal entre los conductores interior y exterior, tanto que no se filtra fácilmente hacia afuera ni es fácilmente interferido por el exterior. Cada línea de señal tiene una pantalla independiente, lo que es equivalente a proporcionar un entorno de aislamiento electromagnético natural para las señales de alta velocidad, y esto es la base estructural para la supresión de la interferencia de la señal.
Tres, ¿por qué puede inhibir efectivamente NEXT y FEXT?
Muy delgados coaxiales a través de múltiples mecanismos reducen la interferencia cruzada: la capa de shielding independientes significativamente debilita el acoplamiento electromagnético entre las líneas, reduciendo enormemente NEXT; la coincidencia estricta de la trayectoria de señal y retorno concentra el campo en el interior del coaxial, inhibiendo efectivamente FEXT; el control preciso de la impedancia reduce las reflexiones y las ondas estacionarias, evitando fuentes de interferencia adicionales; al mismo tiempo, la estructura de aislamiento físico de cada línea equivalente amplía la distancia entre las líneas, reduciendo el riesgo de acoplamiento desde el nivel geométrico. En aplicaciones de ingeniería, siempre que se trate razonablemente la接地 de shielding, la disposición de cables, la transición de interfaces y la precisión de fabricación, estas ventajas pueden ser liberadas plenamente.
