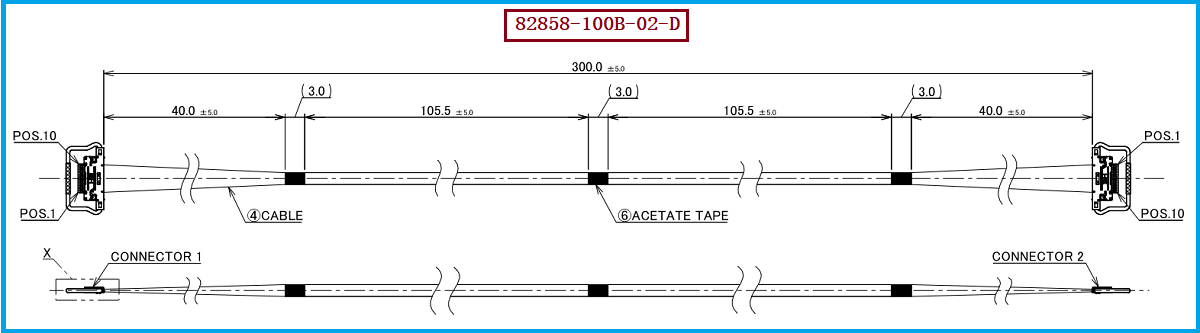

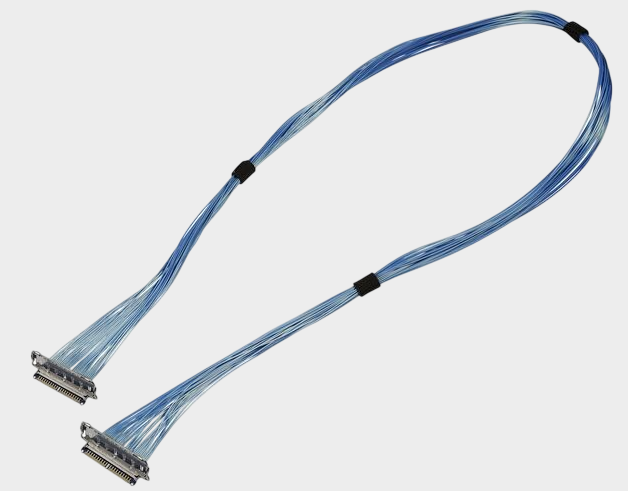

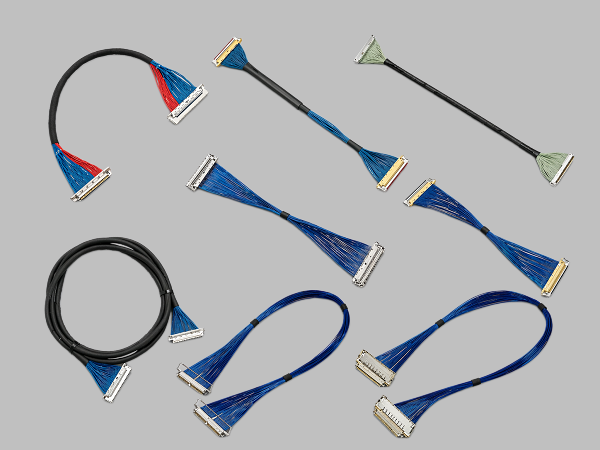

Cuando los cables coaxiales de extremo fino originales enfrentan problemas como plazos de entrega, estabilidad de suministro, costos de compra o la necesidad de sustitución nacionalizada, muchos ingenieros primero piensan en "encontrar un cable de dimensiones similares". Pero para aplicaciones de señales de alta velocidad, la sustitución de cables coaxiales de extremo fino no es simplemente copiar el aspecto, la longitud y el modelo del conector, sino que también se debe resolver problemas como la coincidencia del conector, la definición de la posición del cable, la estructura del material del cable, el control de impedancia, la integridad de la señal y la fiabilidad del ensamblaje. Tomando como referencia el modelo I-PEX 82858-100B-02-D, este modelo pertenece a la solución de cable coaxial fino de 10 pines de la serie CABLINE®-CA, utiliza un cable coaxial micro de 40AWG, la longitud del cable es de 300 mm, y la posición del cable se define como 1-N; el modelo de conector utilizado en el extremo del material del cable es 20634-210T-02. Para los ingenieros, lo que realmente necesitan confirmar no es "si se puede hacer un cable que se parezca", sino si el producto de sustitución puede lograr una compatibilidad estable en el espacio, la interfaz, la señal y las condiciones de ensamblaje del equipo original.

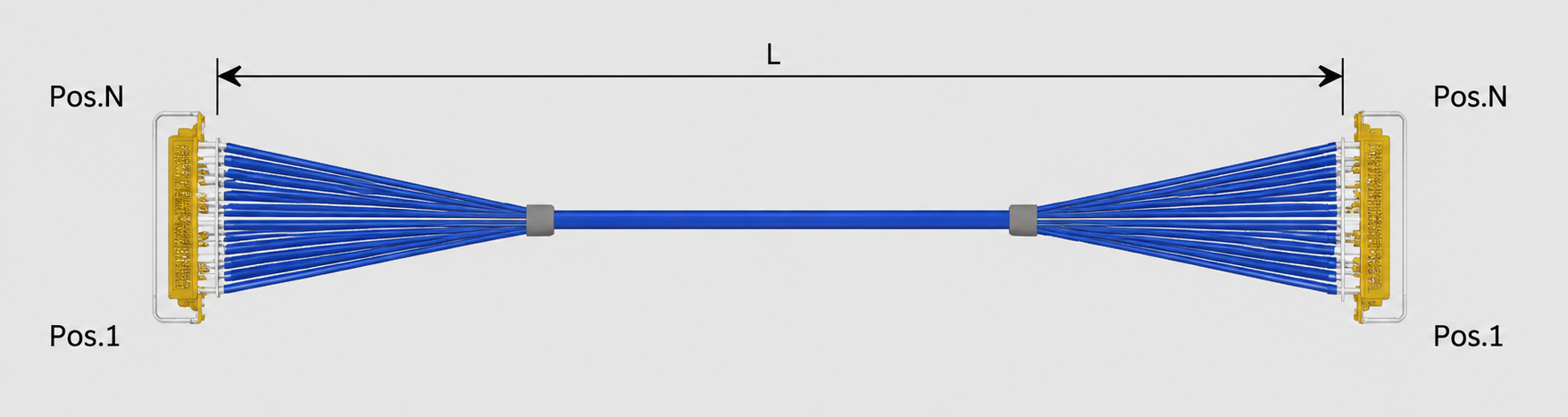

Un cable coaxial ultrafino es un sistema de conexión completo, donde el modelo del conector, la especificación del cable y la definición de la posición de línea tienen una asociación directa. I-PEX CABLINE®-CA utiliza una estructura de alta densidad con un espaciado de 0.4mm y posee características de inserción horizontal, sujetador mecánico y diseño de blindaje y conexión a tierra múltiple, por lo tanto, al reemplazar el cable no se puede prestar atención solo a si el conector "puede insertarse" o no, también se debe considerar las dimensiones mecánicas reales, la confiabilidad de contacto y el efecto de conexión de blindaje. Para el modelo de referencia 82858-100B-02-D, el conector del extremo del cable es 20634-210T-02 y la definición de la posición de línea utiliza 1-N, es decir, los extremos del cable no tienen una correspondencia simple uno a uno, sino que se debe hacer de acuerdo con la asignación de pines establecida. Para los ingenieros, al realizar el diseño de reemplazo, se debe priorizar la verificación de la definición de los pines, la dirección de la señal, el orden de los cables, la relación de接地 y el estado de combinación del conector; para los compradores, estos aspectos deben incluirse en el alcance de confirmación técnica del proveedor, y no solo basarse en el número de material para la compra.
En los dispositivos electrónicos de alta velocidad, los cables coaxiales muy delgados no solo asumen la conexión eléctrica, sino que es más importante su transmisión estable de señales diferenciales de alta velocidad. El conector CABLINE®-CA está orientado a aplicaciones de alta velocidad, según la información oficial del producto, admite una transmisión de alta velocidad de hasta 32 Gbps/Lane PAM4, y utiliza diseño de blindaje y múltiples puntos de接地. Por lo tanto, al reemplazar el I-PEX 82858-100B-02-D, no solo se puede realizar una prueba de conmutación, sino que también se debe prestar atención al impacto del conductor, aislamiento, blindaje y estructura general del cable coaxial muy delgado en la integridad de la señal. En particular, bajo señales de alta velocidad, las características de la impedancia característica del cable, la pérdida de inserción, la pérdida de反射, la intermodulación y la continuidad del blindaje influirán en el rendimiento del sistema. Es decir, incluso si un cable de reemplazo "tiene el mismo tamaño, el mismo conector y la línea está en cortocircuito", si el rendimiento de la señal de alta velocidad no se ha controlado razonablemente, pueden aparecer problemas como el aumento del error de codificación, la恶化 del patrón de ojos de la señal y la disminución de la estabilidad del dispositivo. Por lo tanto, el núcleo de la substitución del cable coaxial muy delgado de alta velocidad es lograr una combinación integral de las propiedades mecánicas, eléctricas y de la señal.
Para ingenieros y compradores que estén preparados para reemplazar el I-PEX 82858-100B-02-D, se recomienda primero establecer un punto de partida de sustitución basado en los parámetros clave del modelo original, incluyendo 10Pin, coaxial fino de 40AWG, longitud de 300mm, definición de 1-N puestos y configuración de conector 20634-210T-02. Luego, confirmar en función del espacio de instalación real del dispositivo, la dirección de conexión, el tipo de señal y el entorno de uso. Es especialmente importante tener en cuenta que la solución de sustitución no significa que todos los parámetros deben copiarse de manera mecánica, sino que debe realizarse una verificación de compatibilidad en torno a la interfaz del dispositivo original y las necesidades de aplicación reales; si el producto tiene cambios en la longitud, la secuencia de línea, el número de pines o la configuración del conector, también se puede realizar un diseño de cable nuevo según el proyecto real. Para prototipos de desarrollo, productos en fase de定型 y compras en cantidad, se puede enfocar en si el proveedor posee la capacidad de procesamiento preciso de coaxial fino, la capacidad de soldadura/ensamblaje en el extremo del conector, la capacidad de control de secuencia de línea y la capacidad de control de consistencia en cantidad. Nuestra empresa puede proporcionar soluciones de cable de sustitución compatible con I-PEX 82858-100B-02-D, que pueden diseñarse y producirse en torno a la configuración del conector del modelo original, el coaxial fino de 40AWG, la definición de 1-N puestos y los requisitos de ensamblaje reales, proporcionando así una solución de cable de coaxial fino desde la verificación de muestra hasta el suministro en cantidad.
