Categoría：conectores

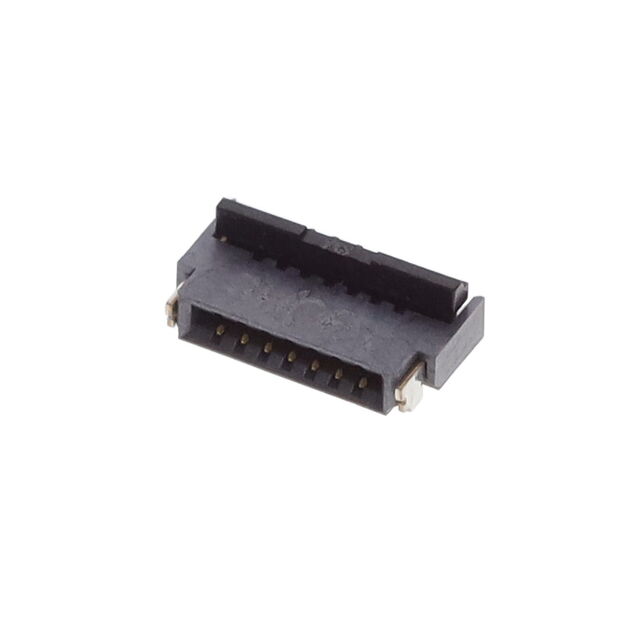

Conector Hirose FH34SRJ-7S-0.5SH(50) información del producto:
 | Fabricante | Hirose |
| Número de material del fabricante | FH34SRJ-7S-0.5SH(50) | |
| Descripción del producto | CONN FFC FPC 7POS 0.5MM R/A, 7 posiciones FFC, conector FPC, contactos, superior e inferior 0.020" (0.50mm), montaje en superficie, ángulo recto |
Conector Hirose FH34SRJ-7S-0.5SH(50) propiedades del producto:
| Tipo | Describir |
| Categoría | Conector, dispositivo de conexión |
| FFC, FPC (flexible flat cable) conectores | |
| FFC, FPC (plana flexible) connector components | |
| Fabricante | Hirose Electric Co Ltd |
| Serie | FH34SRJ |
| Empaquetado | Bobina (TR) |
| Tipos planos flexibles | FFC，FPC |
| Instalación de tipo | Surface mount, right angle |
| Conector/tipo de borne | Contact, superior and inferior |
| Nº de agujas | 7 |
| espacio | 0.020"（0.50mm） |
| Terminal | Soldadura |
| FFC, FCB grosor | 0.30mm |
| En el tablero de altura | 0.039"（1.00mm） |
| Función de bloqueo | Rótula de cierre, cierre trasero |
| Tipo de terminal de cable | Conico |
| Material de contacto | Bronce de fosforo |
| Tratamiento superficial de la superficie del contacto | Patinado en oro |
| Material del recubrimiento | Polímero de cristal líquido (LCP), sin halógenos |
| Material de actuador | Poliamida (PA), Nailon |
| Características | Zero Insertion Force (ZIF) |
| Tensión nominal | 50V |
| Temperatura de trabajo | -55°C ~ 105°C |
| Clase de inflamabilidad del material | UL94 V-0 |
| Corriente nominal (amperios) | 0.5A |
| Capa de tratamiento de superficie del punto de contacto | 1.97µin（0.050µm） |
| Color del recubrimiento | gris |
| Color del actuador | negro |
| Asociaciones realizadas | 20 |
Descripción del producto del conector Hirose FH34SRJ-7S-0.5SH(50) de la serie:
Hirose Electric FH34SRJ serie es un conector FFC/FPC (flexible plano) de alta performance, diseñado con un espaciado de 0.50mm y 7 pines, adecuado para dispositivos electrónicos de alta densidad con espacio limitado. Este conector admite contacto superior e inferior, utiliza un montaje en superficie y en ángulo recto, y tiene una altura en la placa de solo 1.00mm, ahorrando considerablemente espacio de instalación. FH34SRJ está equipado con una estructura de bloqueo giratorio que permite operaciones de insertion cero fuerza (ZIF), simplificando eficazmente el proceso de ensamblaje y mejorando la confiabilidad de la conexión. Este producto es adecuado para cables FFC/FPC de 0.30mm de grosor, con extremos de diseño cónico para asegurar una inserción y extracción estables. Los contactos están fabricados con material de bronce fosforado galvanizado, que tiene una alta conductividad y excelente resistencia a la corrosión, soportando una corriente nominal de 0.5A y una voltaje de 50V, adecuado para un entorno de trabajo de -55°C a 105°C. El recubrimiento exterior es de polímero de液晶 sin halógenos (LCP), que cumple con el nivel de ignifugación UL94 V-0, y el material del actuador es nylon negro (PA), diseñado de manera integral segura, ecológica y duradera, siendo una opción ideal para aplicaciones en electrónica de consumo, control industrial y otros campos.
Hirose FH34SRJ-7S-0.5SH(50) conector documento y medios:
| Tipo de recurso | enlace |
| Especificaciones | FH34SRJ Series Datasheet |
Conector Hirose FH34SRJ-7S-0.5SH(50) original | información sobre productos de reemplazo:
Nos centramos en la供应(Hirose)品牌连接器的库存，致力于为客户提供优质、可靠的连接解决方案。我们的产品包括原装正品和高性能替代品，经过严格测试，确保稳定性和效率。欢迎通过文档页下面的联系方式与我们联系！
