Categoría：conectores

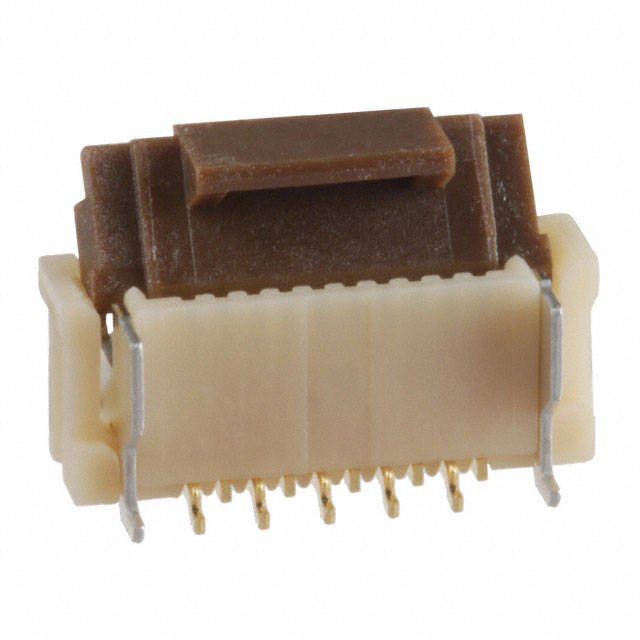

Hirose FH12-10S-0.5SVA(54) conectador resumen del producto:
 | Fabricante | Hirose |
| Número de material del fabricante | FH12-10S-0.5SVA(54) | |
| Descripción del producto | CONN FFC VERT 10POS 0.5MM SMD, 10 posiciones FFC, conector FPC, contactos, vertical - unilateral 0.020" (0.50mm) tipo de montaje superficial |
Conector Hirose FH12-10S-0.5SVA(54) características del producto:
| Tipo | Describir |
| Categoría | Conector, dispositivo de interconexión |
| FFC, FPC (flexible flat cable) conectores | |
| FFC, FPC (plana flexible) componentes de conectores | |
| Fabricante | Hirose Electric Co Ltd |
| Serie | FH12 |
| Empaquetado | Bobina (TR) |
| Tipos flexibles planos | FFC，FPC |
| Instalación de tipo | Surface Mount Technology |
| Conector/tipo de tope | Contact, vertical - unilateral |
| Números de agujas | 10 |
| Espacio | 0.020"（0.50mm） |
| Conector | Soldadura |
| FFC, FCB espesor | 0.30mm |
| Altura en el tablero | 0.142"（3.60mm） |
| Función de bloqueo | Dispositivo de bloqueo desencadenante |
| Tipo de extremo de cable | Rectilíneo |
| Material de contacto | Fosforo bronce |
| Superficie de procesamiento de contactos | Baño en oro |
| Material de la carcasa | Poliamida (PA), Nailon |
| Material del actuador | Polisulfuro de polibenceno (PPS) |
| Características | Soldadura de extremo fijo, fuerza de inserción cero (ZIF) |
| Tensión nominal | 50V |
| Temperatura de trabajo | -40°C ~ 85°C |
| Clasificación de la inflamabilidad de los materiales | UL94 V-0 |
| Corriente nominal (amperios) | 0.5A |
Hirose FH12-10S-0.5SVA(54) conector producto (serie) descripción general:
Hirose Electric presenta la serie FH12 de conectores verticales FFC/FPC, una solución de interconexión de alta performance y alta confiabilidad diseñada específicamente para dispositivos electrónicos que requieren espacio y rendimiento rigurosos. Este producto admite 10 posiciones de pines, con un espaciado de 0.50 mm y es compatible con cables FFC/FPC de espesor 0.30 mm, se monta en superficie y utiliza contactos de contacto lateral vertical, con una altura en la placa de 3.60 mm, es adecuado para aplicaciones que requieren salida vertical. FH12 está equipado con una estructura de bloqueo de activación, combinada con un diseño de cero fuerza de inserción (ZIF), lo que极大地 simplifica el proceso de montaje y mejora la estabilidad de la conexión. Los contactos están fabricados de material de cobre fosforado galvanizado, garantizando una excelente conductividad y resistencia a la corrosión, con una corriente nominal de 0.5 A y un voltaje nominal de 50 V, apto para un entorno de trabajo de -40°C a 85°C. Su carcasa está fabricada de poliamida (PA) con certificación de阻燃idad UL94 V-0, mientras que el actuador utiliza material de polisulfuro de fenileno (PPS), lo que asegura una estructura sólida y duradera. La serie FH12 es la elección ideal para conectores en campos como la electrónica de consumo e instrumental industrial.
Conector Hirose FH12-10S-0.5SVA(54) documento y medios:
| Tipo de recurso | enlace |
| Esquema técnico | FH12 Series |
Conector Hirose FH12-10S-0.5SVA(54) original | información sobre productos alternativos:
