En la era actual, donde se aplican en gran medida las transmisiones de datos a alta velocidad, la electrónica de precisión y los dispositivos de consumo electrónicos, el cable coaxial muy fino (Micro Coaxial Cable) está sustituyendo gradualmente al cable coaxial tradicional, convirtiéndose en la conexión preferida para dispositivos de alto rendimiento internos. Muchos creen que es solo un "cable coaxial más fino", pero en realidad, ambos tienen diferencias esenciales en su estructura, características eléctricas y proceso de fabricación. Este artículo se centrará en tres dimensiones: estructura, rendimiento y aplicación, para analizar en profundidad las diferencias nucleares entre el cable coaxial muy fino y el cable coaxial común.

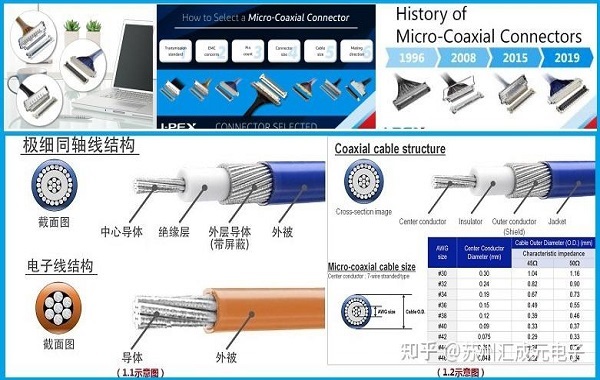

Un, la diferencia nuclear en la estructura.
Diferencias significativas en el tamaño del diámetro de la línea
El diámetro externo de los coaxiales extremadamente finos generalmente está entre 0,3 mm y 1,2 mm, mientras que los cables coaxiales tradicionales están más en el rango de 2 mm a 10 mm e incluso más gruesos. Los coaxiales extremadamente finos pueden lograr una configuración flexible en el interior de los dispositivos con espacio limitado, y son una base importante para la miniaturización y la ligereza de los dispositivos.
2. Construcción más microizada interna
Muy delgados coaxiales mantienen la estructura coaxial de núcleo-insulador-capa de blindaje-capa protectora, pero sus capas son más delgadas y más precisas. Durante la fabricación, a menudo se utiliza el moldeo por extrusión a nivel de micrómetros y la técnica de tejer con precisión para asegurar la consistencia de la impedancia y la integridad del señal.
3. Materialización más ligera y de alta performance
Distintos de los materiales de PVC tradicionales, los cables coaxiales muy delgados suelen utilizar materiales de fluoroplástico de alto rendimiento como FEP, PFA o poliimida. Estos materiales no solo son resistentes al calor y a la flexión, sino que también pueden mantener una baja pérdida dieléctrica en la transmisión de señales de GHz.
Diferencias clave en las propiedades eléctricas
Capacidad de transmisión de alta frecuencia más fuerte
Muy delgados coaxiales diseñados para señales de datos digitales de alta velocidad, con control de impedancia más preciso, menor pérdida de reflejo (Return Loss) y relación de onda estacionaria (VSWR), que pueden cumplir con estándares de alta velocidad como USB 3.1, MIPI, Thunderbolt, LVDS, etc.
Integridad de señal mejorada
Debido a que su estructura de pantalla es más precisa y simétrica, los cables coaxiales ultrafinos pueden mantener una excelente fidelidad de señal incluso en un volumen pequeño, efectivamente suprimiendo la interferencia electromagnética (EMI) y la interferencia cruzada, mejorando la capacidad de resistencia al ruido del sistema.
3. Soporte para más interfaces de alta velocidad
Tradicionalmente, los cables coaxiales se utilizan para señales de射频, televisión y video de baja frecuencia, mientras que los coaxiales muy delgados son compatibles con múltiples interfaces de alta velocidad digital y son una solución de conexión insustituible para los módulos de cámaras de alta resolución y los sistemas de adquisición de datos modernos.
Tres, las diferencias fundamentales en las aplicaciones de escenario
Aplicaciones típicas de cables coaxiales extremadamente delgados

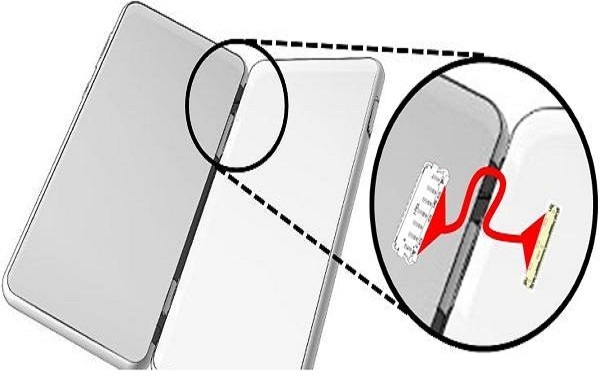

Conexión de módulos de cámara en smartphones y tabletas

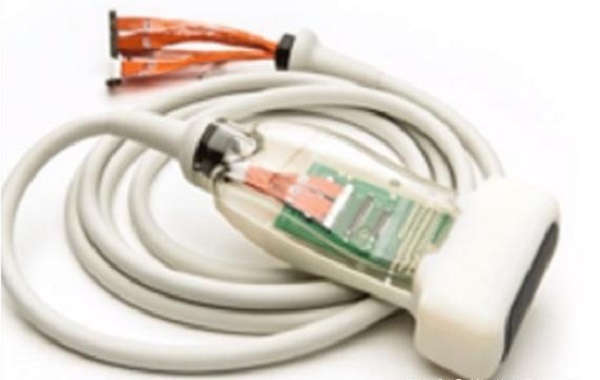

• Transmisión de señales de endoscopios médicos y dispositivos de cirugía mínimamente invasiva
• Cableado de sensores precisos en la automatización industrial
• Drones, sistemas ligeros de AR/VR, cámaras de seguridad, etc.
2. Aplicaciones comunes del cable coaxial común
• Sistema de vigilancia por video y cámaras simuladas
• Transmisión de señales de televisión por cable y radio
• Conexión de antena exterior y pruebas de射频en el laboratorio
• General RF communication and signal wiring scenarios
Cuatro, comparación de procesos de fabricación y costos
La fabricación de cables coaxiales extremadamente delgados es mucho más difícil que la de los cables coaxiales tradicionales. Su producción implica la entrelazado preciso de conductores ultrafinos, la extrusión uniforme de capas aislantes finas, y la blindaje enredado de alta densidad, entre otros procesos, lo que requiere una alta precisión de equipo y un control estricto del proceso. Por lo tanto, su costo unitario es relativamente más alto, pero en aplicaciones que requieren alto rendimiento y alta confiabilidad, sus ventajas técnicas son mucho mayores que las de los cables coaxiales tradicionales.
La diferencia entre el cable coaxial muy fino y el cable coaxial común no radica únicamente en el tamaño. Representa la tendencia de desarrollo de la tecnología de interconexión electrónica hacia la alta frecuencia, la miniaturización y la alta confiabilidad. Con la continua actualización de terminales inteligentes, instrumentos médicos y la automatización industrial, el cable coaxial muy fino se convertirá en la elección principal para la transmisión de señales de alta velocidad.
Soy【Suzhou Huichengyuan Electronic Technology】，Durante mucho tiempo se ha concentrado en el diseño y personalización de cableados de señales de alta velocidad y cables coaxiales extremadamente delgados, comprometido a proporcionar soluciones de interconexión de alta velocidad estables y confiables a los clientes. Si desea obtener más información sobre los productos o soporte técnico, póngase en contacto con:Zhang Jining 18913228573（WeChat same number）。
