El mejor socio para la transmisión de señales a alta velocidad - HTK LVX-A30LMSG + y el cable coaxial extremadamente fino

En el campo de la transmisión de señales de alta precisión, la relación de compatibilidad entre los conectores y los cables tiene un impacto directo en el rendimiento del sistema y la integridad de la señal. Especialmente en aplicaciones industriales de visión de alta velocidad y alta densidad y en aplicaciones médicas, cómo elegir el cable adecuado se convierte en una clave para la estabilidad del sistema. Este artículo toma el conector modelo HTK LVX-A30LMSG+ como ejemplo para explorar las ventajas de la combinación con cables coaxiales muy delgados y realiza un análisis comparativo de rendimiento con cables trenzados comunes.



Introducción al conector HTK LVX-A30LMSG+

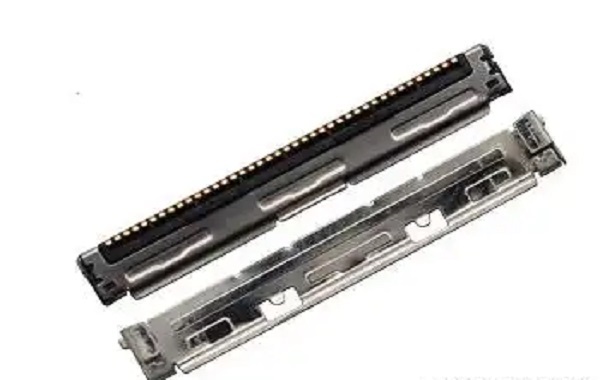

HTK LVX-A30LMSG+ es un conector de interfaz de alta densidad micro, diseñado específicamente para transmisiones de señales de alta velocidad y espacios compactos, caracterizado por las siguientes características destacadas:
Diseño de alta densidad: hasta 30 puntos de contacto, que pueden satisfacer las necesidades de transmisión simultánea de múltiples canales de señales de imagen, control y datos.
2. Estructura confiable: Utiliza un mecanismo de bloqueo sólido y un diseño de estructura antivibración, garantizando un funcionamiento estable a largo plazo en equipos industriales o plataformas móviles.
3. Alta velocidad: Ancho de banda de señal suficiente, compatible con aplicaciones de datos de alta velocidad y señales mixtas, adecuándose amplioamente a sistemas de captura de imágenes y instrumentos de alta precisión.
Debido a sus características de alta densidad y alta estabilidad, el LVX-A30LMSG+ se utiliza a menudo en aplicaciones que requieren una transmisión de señales de alta precisión, como la visión industrial, las imágenes médicas y los sistemas de control militares.




Segundo, reconocimiento básico de cables coaxiales extremadamente delgados y cables de línea de electrones

1. ¿Qué es un haz coaxial?

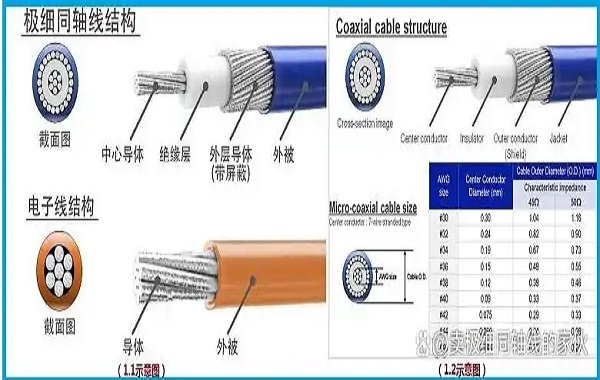

El paquete coaxial se compone de conductor interior, capa aislante, conductor exterior y capa protectora. Su estructura simétrica coaxial puede reducir al máximo la reflexión de señales y la interferencia externa, posee excelente resistencia a la interferencia electromagnética y integridad de la señal.
Muy delgados, los cables coaxiales pueden tener un diámetro inferior a 0.3 mm, poseen excelente suavidad y vida útil de doblado, especialmente adecuados para sistemas de cableado con espacio limitado o alta densidad, como endoscopios médicos, cámaras industriales y equipos precisos.
El cable de twisted pair (cable de par trenzado) es un tipo de cable de red que utiliza pares de conductores trenzados para transmitir datos. Cada par de conductores está formado por dos cables finos que están enrollados uno alrededor del otro en sentido opuesto, lo que ayuda a reducir la interferencia electromagnética y las interferencias de radiofrecuencia. Los cables de twisted pair son comunes en redes locales (LAN) y se utilizan en una variedad de aplicaciones, incluyendo el cable Ethernet. Pueden estar recubiertos de aislamiento y pueden estar empalmados en diferentes configuraciones para formar cables más largos o más complejos.
Los cables electrónicos se utilizan principalmente para la transmisión de corriente o señales dentro de los dispositivos, y son una forma común de cableado interno en varios productos electrónicos. Su estructura generalmente es de un solo núcleo o trenzado, tiene un costo bajo y es adecuado para escenarios de transmisión de señales o电源.




Tres, coaxial cable vs par de pares trenzados: comparación de las prestaciones de transmisión de señales

En los sistemas de señales de alta velocidad, la atenuación de la señal, la interferencia cruzada y la capacidad de resistencia a las interferencias son los criterios clave para evaluar la calidad del cableado.
• Integridad de la señal: Debido a su estructura de blindaje, el coaxial tiene una pérdida de señal significativamente menor que el cable par trenzado.
• Capacidad de resistencia a interferencias: la capa de blindaje externa puede resistir eficazmente el ruido electromagnético, manteniendo la pureza del señal.
• Flexibilidad mecánica: Los cables coaxiales muy finos son más adecuados para aplicaciones de miniaturización, alta densidad y estructuras móviles.
Por lo tanto, para conectores como HTK LVX-A30LMSG+ que requieren una alta precisión y estabilidad de señal, la elección de un cable coaxial extremadamente fino es sin duda la mejor solución.

Nuestra empresa se especializa en la producción de cables coaxiales extremadamente finos para el modelo HTK LVX-A30LMSG+; el diámetro más fino alcanza los 0,25 mm y admite personalizaciones de múltiples especificaciones. Los productos tienen características de alta flexibilidad, resistencia a la flexión, baja pérdida y fuerte resistencia a las interferencias, y se utilizan ampliamente en campos como la visión industrial de alta gama, equipos médicos, seguridad militar y seguridad. Si tiene necesidades de cables relacionados con HTK LVX-A30LMSG+ o está interesado en soluciones de aplicación de cables coaxiales extremadamente finos, le invitamos a dejar un mensaje o contactarnos en cualquier momento.

Soy【Shuzhou Huichengyuan Electronic Technology】，se ha concentrado a largo plazo en el diseño y personalización de cables de señales de alta velocidad y cables coaxiales muy delgados, comprometiéndose a proporcionar soluciones de interconexión de alta velocidad estables y confiables a los clientes. Si necesita más apoyo técnico o asesoramiento en soluciones, por favor, contáctenos:Zhang JINGLI 18913228573（WeChat same number）。
