La clave del blindaje de los cables coaxiales de diámetro extremadamente fino y la solución de conexión de alta frecuencia I-PEX 20680-020T-01

Con el rápido desarrollo de la comunicación 5G, la visualización en alta definición, las cámaras de vehículos y los dispositivos de realidad virtual/realidad aumentada, la frecuencia y la velocidad de transmisión de datos están aumentando constantemente. Para los sistemas de señales de alta velocidad, la capacidad de blindaje del cableado se ha convertido en un factor clave que determina la estabilidad de la señal y la fiabilidad del equipo. Este artículo partirá del diseño de blindaje de cables coaxiales extremadamente delgados para explorar su necesidad en aplicaciones de alta frecuencia y presentar el conector de alta performance que lo acompaña: I-PEX 20680-020T-01.




Por qué los haces coaxiales extremadamente delgados necesitan una alta capacidad de blindaje

En las escenas de transmisión de señales a alta velocidad, como cámaras de vehículos, módulos 5G, cámaras de portátiles, equipos de imágenes médicas, etc., la capacidad de blindaje de los cables coaxiales muy delgados determina directamente la calidad de transmisión de señales y la fiabilidad del sistema. Las razones principales incluyen los siguientes cuatro puntos:
Resistencia a la interferencia electromagnética externa (EMI)
Los dispositivos electrónicos modernos tienen una alta integración interna, con un disposición densa de cables de alimentación, cables de señal y cables de射频, y existen múltiples fuentes de radiación electromagnética. Si la capacidad de blindaje no es suficiente, los cables se someten fácilmente a interferencias EMI externas, lo que puede causar que las imágenes se vuelvan borrosas, se salten frames, se pierdan datos e incluso que el dispositivo se bloquee. En particular, en interfaces de alta velocidad como 5G, USB3.1 y MIPI D-PHY, las interferencias pueden causar directamente una disminución en la señal y distorsión de las formas de onda.
2. Evitar la filtración de señales propias, evitar la interferencia de línea
Muy delgados cables coaxiales de transmisión transportan generalmente señales de alta velocidad diferencial o de alta frecuencia, que también generan radiación electromagnética. Si el diseño de la capa de shielding no es perfecto, la fuga de señales causará interferencias en las líneas adyacentes, generando ruido, reduciendo el rendimiento EMC e incluso provocando errores en la acción de otros módulos.
Garantizar la integridad del señal y la capacidad antidecayente
En el proceso de transmisión de señales de alta velocidad, el efecto de la superficie y la pérdida de medio son inevitables. Si se añade interferencia externa adicional, la amplitud de la señal se reducirá aún más. Una alta capacidad de blindaje puede suprimir la interferencia de ruido, mantener la pureza de la señal y, por lo tanto, asegurar una reducción de la tasa de errores y una mejora de la integridad de la señal.
Cumplir con las regulaciones de EMC y los requisitos de certificación del cliente
Las industrias de vehículos, médicos y comunicación tienen requisitos estrictos de compatibilidad electromagnética. Las líneas de alta screensidad pueden ayudar los dispositivos a pasar las pruebas de estándares como CISPR 25, EN55032, EN55035, FCC y CE, garantizando el rendimiento EMC del sistema entero y la admisión al mercado.

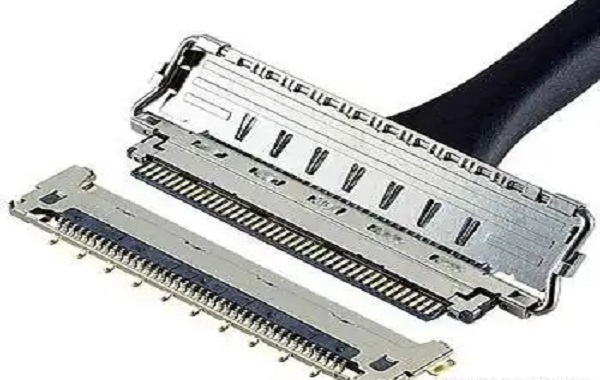

Introducción al conector I-PEX 20680-020T-01

I-PEX 20680-020T-01 es un conector de alta performance diseñado específicamente para cables coaxiales extremadamente delgados, que posee las siguientes características:
Adopta un diseño de 0.4mm de espaciado y 20Pin, muy compacto, adecuado para módulos de cámaras micro y sistemas de alta densidad.
Admite estándares de señales de alta velocidad como 5G, MIPI D-PHY/C-PHY, USB3.1, satisfaciendo las necesidades de transmisión de datos de alta frecuencia.
Diseño de estructura de pantalla optimizada, con excelente resistencia a interferencias y estabilidad de la integridad del señal.
4. La vida útil de inserción y extracción alcanza hasta 30 veces, con excelente confiabilidad, adecuada para escenarios de mantenimiento de alta frecuencia o aplicaciones desmontables.
I-PEX 20680-020T-01 se utiliza ampliamente en sistemas de imagen para vehículos, cámaras para portátiles, equipos médicos y módulos VR/AR, y es un representante típico de soluciones de conexión coaxial de alta performance y muy delgada.





Tres, ventajas de cooperación con conectores de alta calidad

La alta capacidad de blindaje de los cables coaxiales extremadamente delgados es la base para asegurar el funcionamiento estable de los sistemas de señales de alta velocidad; mientras que el diseño estructural del conector determina la integridad del contacto y la transmisión de la señal. Al combinar ambos, por ejemplo, el cable coaxial extremadamente delgado compatible con I-PEX 20680-020T-01, se puede inhibir efectivamente la interferencia en entornos electromagnéticos complejos, asegurando la transmisión estable y de baja pérdida de las señales de alta velocidad. En la tendencia de aplicaciones de alta frecuencia en el futuro, este tipo de cables y conectores se convertirá en la elección clave para interconexiones en campos como la visión industrial, la comunicación 5G y los sistemas de vehículos.




La capacidad de screen de un cable coaxial extremadamente delgado no solo afecta la calidad de la señal, sino que también determina la estabilidad y fiabilidad del equipo. Con conectores de alta performance como el I-PEX 20680-020T-01, es posible mantener la transmisión integral de datos a alta velocidad en entornos electromagnéticos complejos.

Si está buscando soluciones de kit de cables de conectores coaxiales ultrafines de la serie I-PEX, o desea obtener productos personalizados con alta pantalla, alta flexibilidad y alta estabilidad, siéntase libre de dejar un mensaje o contactarnos. Soy【Suzhou Huichengyuan Electronic Technology】，se ha especializado a largo plazo en el diseño y personalización de cables de señales de alta velocidad y cables coaxiales extremadamente delgados, comprometiéndose a proporcionar soluciones de interconexión de alta velocidad estables y confiables a los clientes. Si desea obtener más información sobre los productos o servicios personalizados, póngase en contacto con:Zhang Jining 18913228573（WeChat same number）。
