En el mundo de la transmisión de señales de alta velocidad, la impedancia es como el ancho de la pista: bien diseñado, la señal fluye sin obstáculos; mal diseñado, incluso si los cables son muy delgados y hermosos, se producirán atascos con frecuencia. En dispositivos con espacio extremadamente limitado, los cables coaxiales extremadamente delgados (Micro Coaxial Cable) han become la opción preferida para conectar interfaces de alta velocidad como la placa base, el módulo de visualización, la cámara, etc. Este artículo analizará los valores comunes de impedancia de esta autopista de señales con un diámetro exterior inferior a un milímetro, así como las diferencias y estrategias de selección en la aplicación de diferentes impedancias.
Un haz coaxial muy fino es qué?

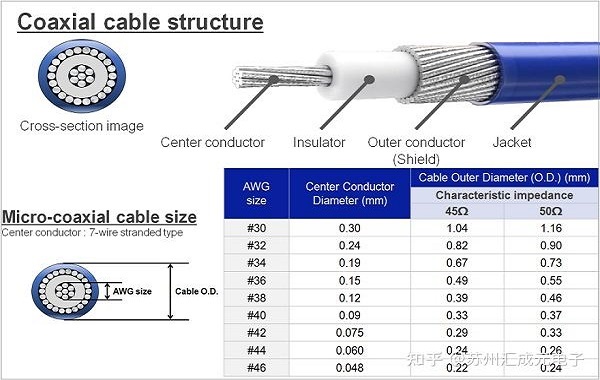

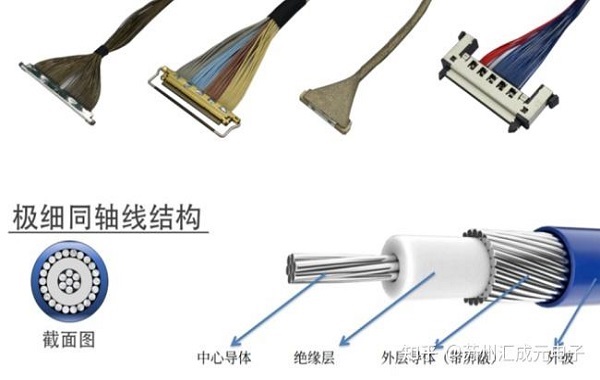

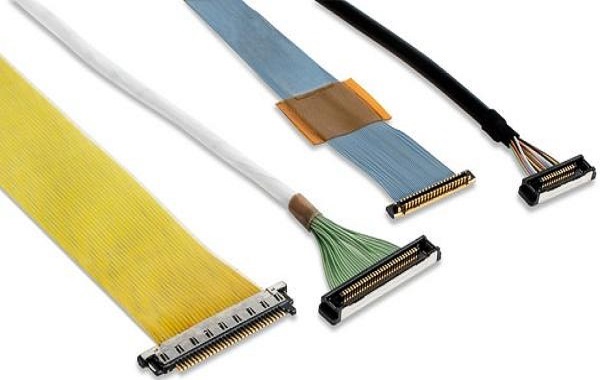

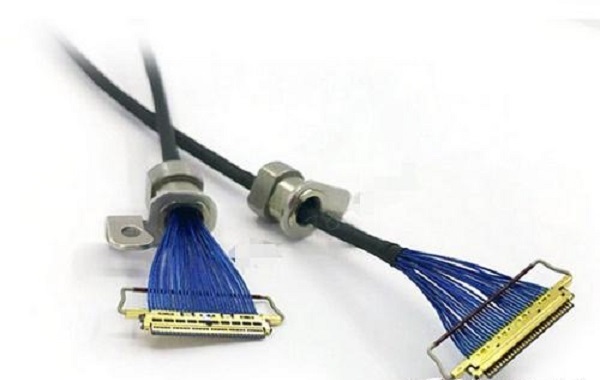

El cable coaxial extremadamente fino (Micro Coaxial Cable) es un cable coaxial cuyo diámetro externo es generalmente menor de 1 milímetro. Su estructura interna aún contiene conductor interior, capa aislante, capa de shielding y cubierta externa, pero mediante un proceso de fabricación delicado, se comprime el tamaño hasta el límite. Este cable es flexible para la instalación en espacios reducidos, al mismo tiempo que posee buena capacidad de resistencia a las interferencias y integridad de la señal. Se utiliza ampliamente en dispositivos de alta precisión como los ejes de los portátiles, los teléfonos plegables, los endoscopios médicos, los probadores industriales y las articulaciones de los robots.
¿Por qué es importante prestar atención al valor de la impedancia?
En la transmisión de señales de alta velocidad, la impedancia de ajuste es como el ancho de las carreras de una autopista. Si el diseño de la impedancia no coincide, se produce el reflejo y la atenuación de la señal, es decir, "atascos de tráfico". La estabilidad de la impedancia característica tiene un impacto directo en la integridad de la señal, la velocidad de transmisión y la compatibilidad electromagnética del sistema. Los fabricantes de cables coaxiales muy delgados logran el control preciso del valor de impedancia objetivo mediante la ajuste del diámetro del conductor interno, la constante dieléctrica del material aislante y la estructura de blindaje.

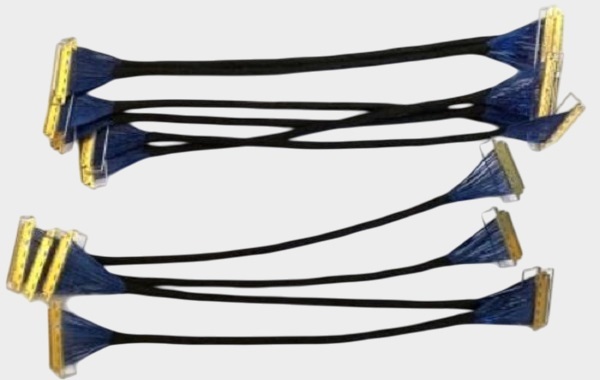

Tres, valores comunes de impedancia y aplicaciones
• 45 ohm: baja impedancia, adecuada para aplicaciones que requieren una mayor capacidad de carga de corriente o un diseño de interfaz especial, comúnmente utilizada en algunas interfaces de alta velocidad o enlaces de video.
• 50 ohm: el tipo de impedancia más común, adecuado para la transmisión de datos de alta velocidad y señales de radiofrecuencia, como módulos de cámaras USB 3.0, cables de conexión de visualización de portátiles y dispositivos médicos.
• 60-85 ohm: alta impedancia, baja capacitancia, adecuada para transmisión de señales a largo alcance o de alta velocidad, como interfaces LVDS, MIPI D-PHY, SerDes, etc., con requisitos de precisión de fabricación altos y costo elevado.
• 75 ohm: No es común en los coaxiales muy delgados como las categorías anteriores, pero sigue teniendo aplicaciones en transmisiones de video específicas (como cámaras industriales, imágenes médicas), donde las pérdidas de transmisión son menores y es adecuado para señales de video de alta frecuencia.
Cuatro, ¿cómo elegir la impedancia adecuada?
Proyectos a corta distancia, sensibles al costo: 45 ohmios o 50 ohmios están bien, pero los 50 ohmios son más genéricos.
• En escenarios de larga distancia, alta velocidad o alta precisión: se recomienda elegir 60-85 ohmios para garantizar la integridad del señal.
• Sistema de video específico: si los requisitos estándar lo exigen, 75 ohmios sigue siendo una opción estable y confiable.
Los valores comunes de impedancia de los cables coaxiales muy delgados incluyen 45 ohmios, 50 ohmios, 60-85 ohmios y 75 ohmios. Diferentes impedancias son adecuadas para diferentes escenarios y no hay una superioridad absoluta. Al combinar los estándares de interfaz, la velocidad de la señal, la distancia de cableado y el presupuesto, se puede elegir la impedancia adecuada para asegurar una transmisión de señales de alta velocidad tanto estable como eficiente, proporcionando una garantía confiable para el rendimiento de los dispositivos microscópicos.
