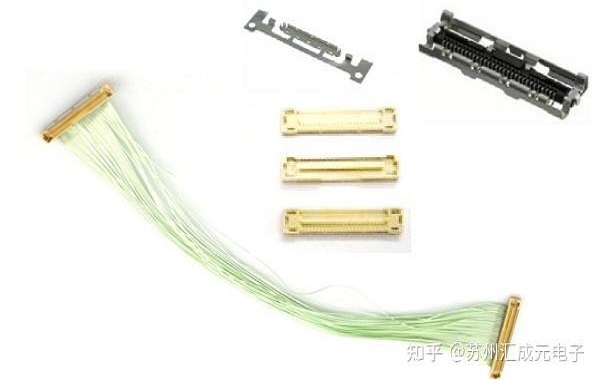

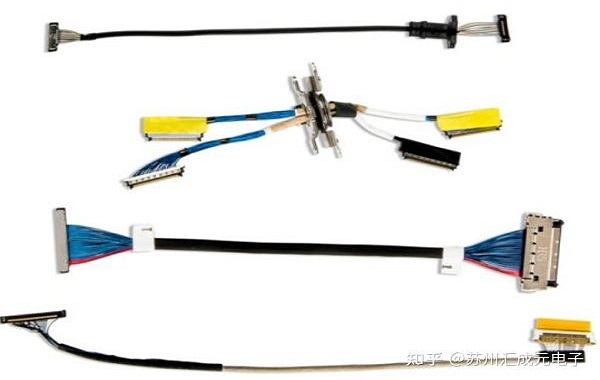

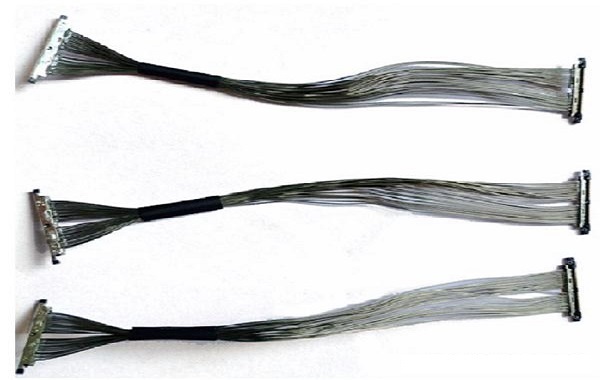

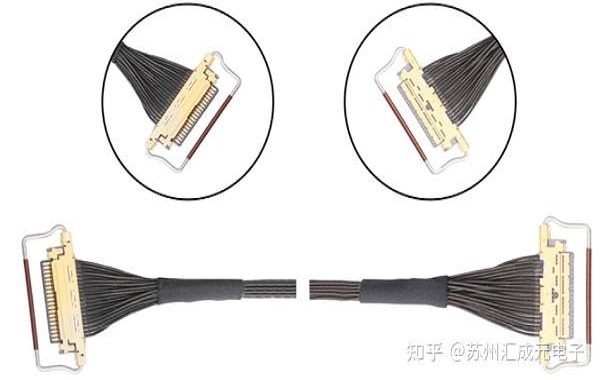

En las transmisiones de señales a alta velocidad y en equipos precisos, el cable coaxial muy fino (Micro Coaxial Cable) se utiliza ampliamente debido a su buena capacidad de blindaje, control preciso de impedancia y alta integridad de señal, en módulos de cámara, robots industriales, drones y equipos médicos. Para garantizar la estabilidad de las prestaciones, la detección y optimización de la integridad de la señal sistematizada son indispensables.
Un, métodos de detección comunes
Análisis de redes vectoriales (VNA): medir la pérdida de inserción y la pérdida de reflexión, evaluar la correspondencia de impedancia y la estabilidad de la señal.
TDR: localización rápida de puntos de mutación de impedancia, daños en cables o defectos en conectores.
Osciloscopio de alta velocidad: observar las características de la onda, verificar el sobrepaso, el rebote o el ruido.
4. Uso de tablas y fuentes de señal simples: verificación inicial de la continuidad y del estado de接地, eliminación rápida de problemas básicos.
5. Pruebas de supresión de rendimiento: Verificar la capacidad de resistencia a interferencias de alta frecuencia a través de un anfiteatro de reverberación o pruebas de EMC.
Segunda, optimizar la experiencia
Optimización estructural: uso de la tarjeta de sujeción del suelo (Paddle Card) para acortar la trayectoria de regreso del cable de tierra, mejorar la precisión de la impedancia de ajuste, reducir la interferencia cruzada y las reflexiones.
Materiales y procesos: materiales de alta calidad y dimensiones de shielding precisas ayudan a mantener una impedancia consistente y una buena supresión de EMI.
3. Flexibilidad y resistencia a interferencias: la flexibilidad de los coaxiales extremadamente delgados es superior a la de los FPC tradicionales, poseen una fuerte capacidad de resistencia a interferencias en la transmisión de alta frecuencia y son adecuados para entornos con espacio limitado.
Tres, proceso de detección recomendado
Revisión básica: utilizar un multímetro para medir la conductividad y el aislamiento, excluyendo cortocircuitos o interrupciones.
Análisis de ondas: observar la amplitud, el tiempo de subida y el rebote de la señal con un osciloscopio.
3. Evaluación de impedancia: medir la pérdida de inserción y la pérdida de reflexión con un VNA para determinar la condición de ajuste de impedancia.
4. Localización de excepciones: encontrar problemas mediante la localización de cambios de impedancia o puntos de fallo utilizando TDR.
5. Verificación de supresión de alta frecuencia: Confirmar la capacidad de resistencia a interferencias mediante una sala de reverberación o pruebas de EMC.
A través de la detección en capas y la optimización de la estructura y los materiales, la integridad de la señal de los cables coaxiales extremadamente delgados se puede garantizar en su totalidad. Desde la conectividad básica hasta la calidad de la onda, pasando por la compatibilidad de impedancia y la capacidad de blindaje, cada paso asegura que las señales de alta velocidad funcionen estables y confiablemente en dispositivos con espacio limitado.
