Conforme los robots colaborativos, los robots industriales, los brazos robóticos y los sistemas de visión robótica continúan desarrollándose hacia la miniaturización, la ligereza y la alta integración, el espacio de cableado interno de las articulaciones se hace cada vez más limitado, y al mismo tiempo, se necesita satisfacer las necesidades de transmisión de datos entre motores, codificadores, módulos de visión, sensores y unidades de control. Para los ingenieros, el cableado interno de las articulaciones robóticas no solo debe considerar el tamaño del cableado, sino que también debe considerar integralmente la integridad de las señales de alta velocidad, la supresión de EMI, el ambiente de flexión y movimiento y la confiabilidad de la conexión. Por lo tanto, los cables coaxiales extremadamente delgados tienen cierta aplicación en el interior de las articulaciones robóticas. Especialmente cuando se necesita transmitir señales diferenciales de alta velocidad en espacios estrechos, en comparación con los cables de múltiples núcleos tradicionales de mayor volumen, la estructura coaxial extremadamente delgada puede lograr el cableado de alta densidad de múltiples canales en un espacio limitado. El cable coaxial extremadamente delgado I-PEX 82672-100B-01-D que se introduce en este artículo utiliza una solución de conexión de extremo de 40 pines y un espaciado de 0.4 mm, y pertenece a los productos de cables coaxiales extremadamente delgados típicos para aplicaciones de alta densidad de conexión.

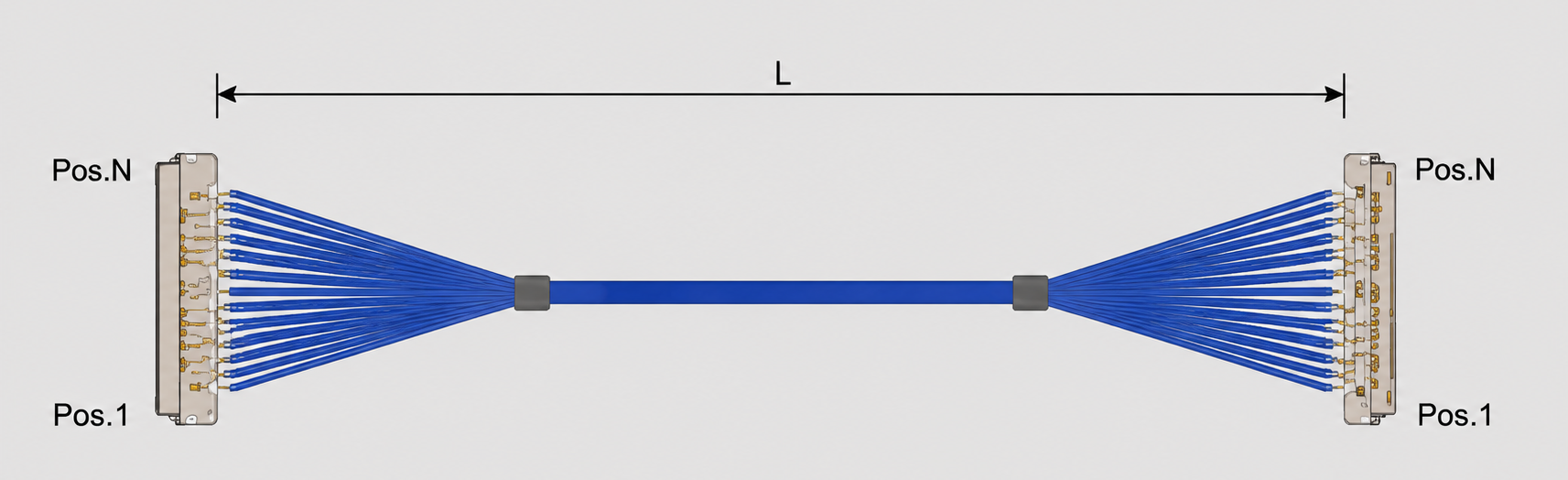

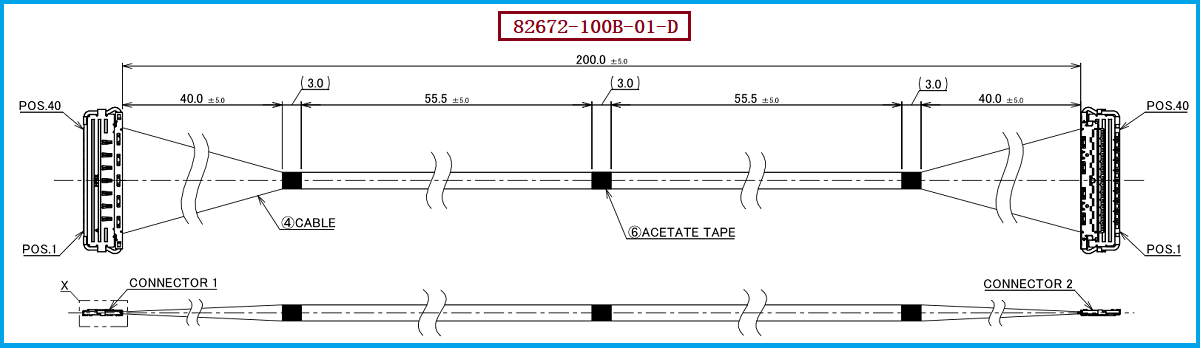

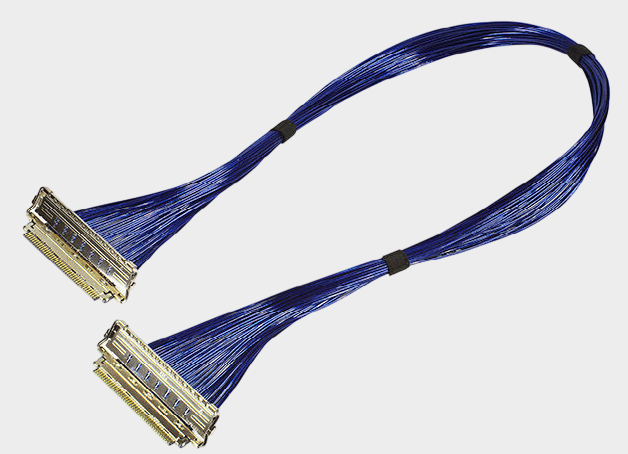

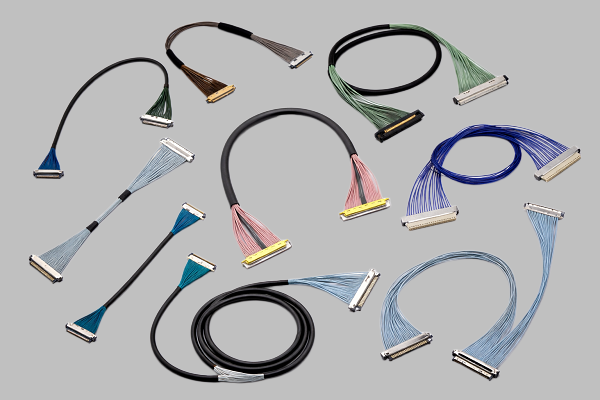

Desde los datos del material del producto, I-PEX 82672-100B-01-D pertenece a la serie CABLINE®-CA II de soluciones de conexión bilateral de cables coaxiales de 40Pin ultrafines, adecuada para el diseño de equipos electrónicos con requisitos altos de espacio interno y capacidad de transmisión de señales. El modelo de conector de extremo del cable utilizado por este cable es 20680-040T-01, el conector es de 40PIN y espaciado de 0.4MM, lo que permite realizar conexiones de múltiples canales en una área de conexión más pequeña. La plataforma CABLINE®-CA II配套 adopta una estructura de inserción horizontal y un espaciado de 0.4mm, y tiene un diseño de shielding completo ZenShield® y una estructura de sujetador mecánico, su plataforma de productos está orientada a aplicaciones de conexión de alta velocidad, miniaturización y alta densidad. Desde la perspectiva del diseño de ingeniería, este tipo de estructura es especialmente adecuada para ubicaciones de cableado en articulaciones de robots donde hay "espacio reducido, múltiples señales y requisitos de control de EMI". Sin embargo, es necesario enfatizar especialmente que, para determinar si es adecuado para una articulación de robot específica, es necesario realizar una verificación de confiabilidad combinando el radio de curvatura de flexión de la articulación de robot, la frecuencia de movimiento, el modo de guía de cableo/swing, el modo de fijación del cableo, la temperatura ambiental y el protocolo de alta velocidad real, no se puede determinar la aplicabilidad solo basándose en el tamaño del conector.
Para los ingenieros de desarrollo de robots, ¿puede usarse el cable coaxial extremadamente fino en el interior de las articulaciones? La evaluación debe realizarse desde las tres dimensiones clave de "señales de alta velocidad + movimiento mecánico + restricciones espaciales". El cable coaxial extremadamente fino posee buenas ventajas en la transmisión de señales de alta velocidad y la estructura de blindaje, lo que brinda un valor significativo en escenarios como cámaras de alta velocidad, módulos de visión, módulos de visualización/control y enlaces de datos de alta velocidad; mientras que las articulaciones de los robots presentan movimiento continuo, doblado repetido y esfuerzos mecánicos, por lo que al seleccionar el cable es necesario confirmar con atención la vida útil del doblado dinámico, el radio de curvatura mínimo, la posición de fijación, la liberación de esfuerzos y la fiabilidad del bloqueo del conector. Si el interior de la articulación del robot es una región relativamente fija o de movimiento de baja frecuencia, el cable coaxial extremadamente fino es más fácil de aprovechar sus ventajas de miniaturización y transmisión de alta velocidad; si pertenece a una región de movimiento repetitivo de alta frecuencia a largo plazo, debe priorizar la prueba de doblado dinámico y la verificación de la vida útil según la trayectoria de movimiento real. Para los compradores, también no deben comparar únicamente el precio del material de un solo cable, sino considerar en conjunto la coincidencia del conector, la consistencia de la fabricación, el control de la impedancia, el rendimiento de blindaje, la capacidad de entrega en lotes y la estabilidad a largo plazo del suministro. Nuestra empresa puede proporcionar: una solución de cable de reemplazo compatible con I-PEX 82672-100B-01-D, que puede desarrollar una solución de cable coaxial extremadamente fino según la longitud del equipo del cliente, la especificación del material del cable, la configuración del conector y el entorno de aplicación, proporcionando opciones de reemplazo nacionales compatibles para robots, equipos de automatización industrial y equipos electrónicos de alta velocidad.
Al realizar una sustitución compatible de I-PEX 82672-100B-01-D, los ingenieros recomiendan primero confirmar la forma del conector de interfaz y la definición de los pines del diseño original. En este caso, el modelo del conector en el extremo del cableado de la solución es 20680-040T-01, 40PIN, espaciado de 0.4MM, y luego confirmar la longitud del cable, la especificación del cable, los requisitos de impedancia, el método de blindaje y la relación de conexión en ambos extremos. Para aplicaciones de articulaciones robóticas,还应 proporcionar adicionalmente la gama de movimiento de la articulación, la frecuencia de flexión dinámica, la temperatura de trabajo, el espacio de instalación y la vida útil esperada, para realizar una coincidencia específica de cables y estructuras. Si la aplicación pertenece a escenarios de visión de alta velocidad, comunicación de datos interna robótica de alta velocidad, etc., también es necesario realizar una verificación de integridad de la señal combinando con el protocolo de interfaz real. Para el lado de la compra, puede utilizar I-PEX 82672-100B-01-D como modelo de referencia del fabricante y realizar una evaluación integral desde varios aspectos, como la coincidencia del conector, los parámetros del cable, el proceso de fabricación, las pruebas de confiabilidad y la capacidad de suministro en lotes, en lugar de reemplazarlo solo basándose en el aspecto o el número de pines.
