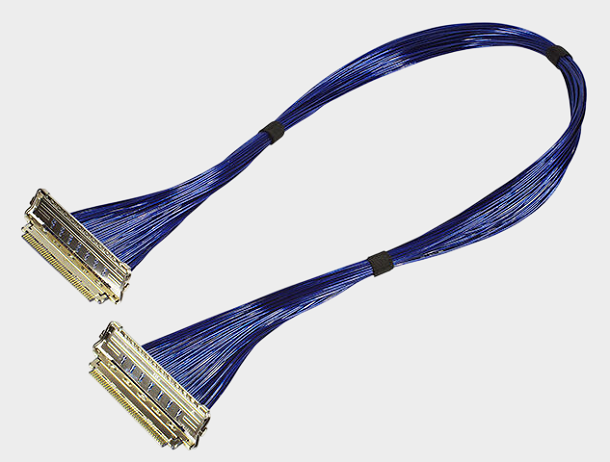

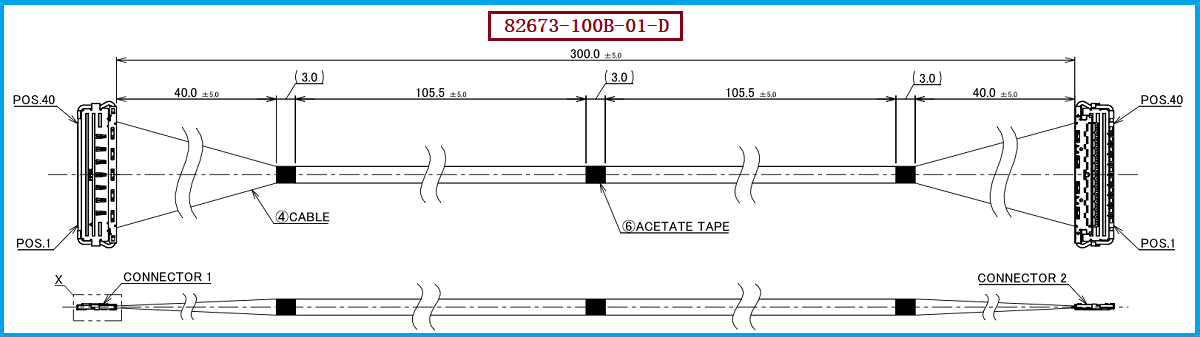

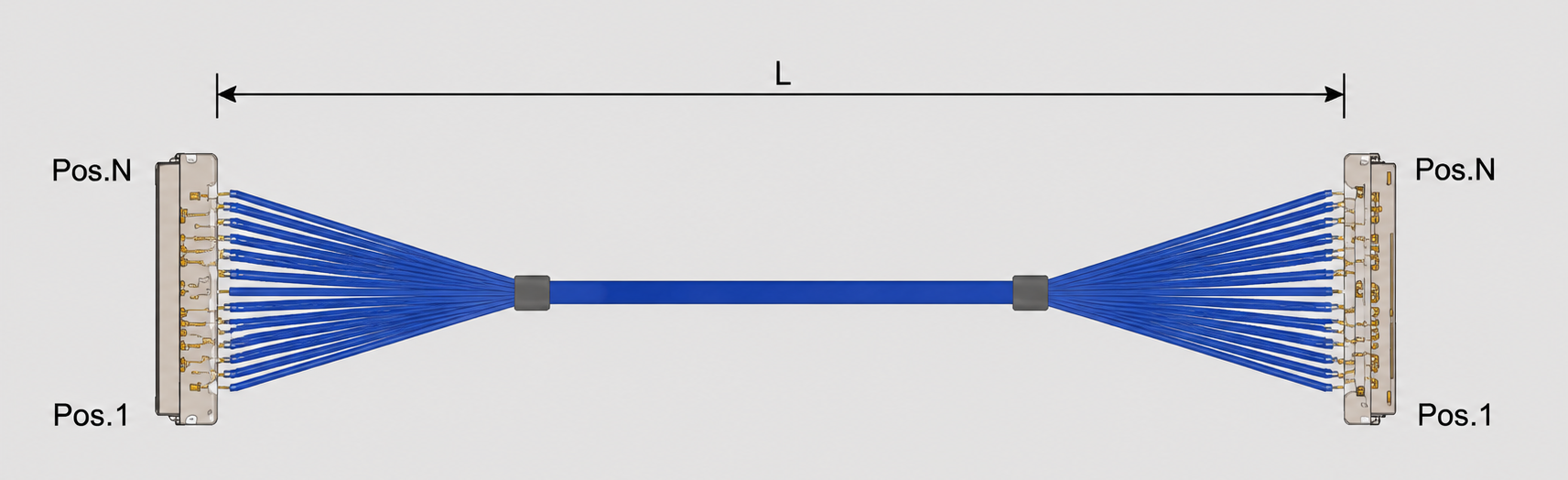

En computadoras portátiles, tabletas, dispositivos de visualización de alta resolución y otros productos electrónicos delgados, la conexión interna de señales de alta velocidad requiere tanto un rendimiento de transmisión alto como se ve limitado por el espacio, el tamaño de los conectores y el espacio de curvatura del cableado. Para estas aplicaciones, la serie I-PEX CABLINE®-CA II utiliza conectores de ultra-pequeño espaciado de 0.4 mm y se acompaña de un coaxial micro, proporcionando una solución compacta para conexiones de señales de alta densidad y alta velocidad. El I-PEX 82673-100B-01-D que se presenta en esta ocasión pertenece a la solución de paquete coaxial fino CABLINE®-CA II de 40 pines, utiliza coaxial fino de 40 AWG, una longitud de 300 mm y una estructura de conexión de 1-1 a ambos extremos, el conector adecuado para el extremo del cable es el modelo 20680-040T-01, que es compatible con el cable AWG#40. Para los ingenieros, esta combinación de "40Pin + 40AWG + 300mm" permite realizar conexiones de múltiples canales de señales en un espacio limitado de dispositivos; para los compradores, tener claro el número de material completo, el modelo del conector, el AWG del cable y la longitud facilita la verificación del BOM, la evaluación del proveedor sustituto y la aprobación de muestras.
El cable coaxial extremadamente fino ¿soporta la transmisión USB 3.1 Gen 2? La respuesta no puede ser simplemente "sí" o "no". La velocidad teórica de señal del USB 3.1 Gen 2 alcanza los 10Gbps, lo que requiere un requisito más alto de la impedancia característica, la pérdida de inserción, la pérdida de reflexión, la interferencia cruzada, el rendimiento de blindaje y la calidad de conexión del conector. El cable coaxial extremadamente fino, al utilizar la forma de transmisión coaxial compuesta por conductor central, capa aislante, capa de blindaje y estructura externa, posee una buena base para la transmisión de señales de alta velocidad. Por lo tanto, después de un diseño razonable de impedancia, el control de la estructura del material, la coincidencia del conector y una prueba completa de SI, puede utilizarse para aplicaciones de señales de alta velocidad de 10Gbps. Sin embargo, desde el punto de vista de la verificación de ingeniería, no se puede afirmar directamente que un número específico de cable de material "cable coaxial extremadamente fino" cumpla con los requisitos de 10Gbps de USB 3.1 Gen 2 solo por el nombre. Para cables coaxiales extremadamente finos como I-PEX 82673-100B-01-D de 40AWG, si el objetivo del proyecto es USB 3.1 Gen 2, se debe combinar con la longitud real de 300mm del cable, el conector, el diseño de la PCB y el receptor transmisor del sistema para realizar pruebas de integridad de señales de alta velocidad como pérdida de inserción, pérdida de reflexión, interferencia cruzada, diagrama de ojo, etc., y finalmente, juzgar si cumple con los requisitos de transmisión de 10Gbps según el resultado de la verificación del sistema completo. Es decir, el cable coaxial extremadamente fino proporciona una base de transmisión de alta velocidad factible para USB 3.1 Gen 2, pero el rendimiento final depende del diseño integral de "material de cable + conector + conexión + PCB + sistema".

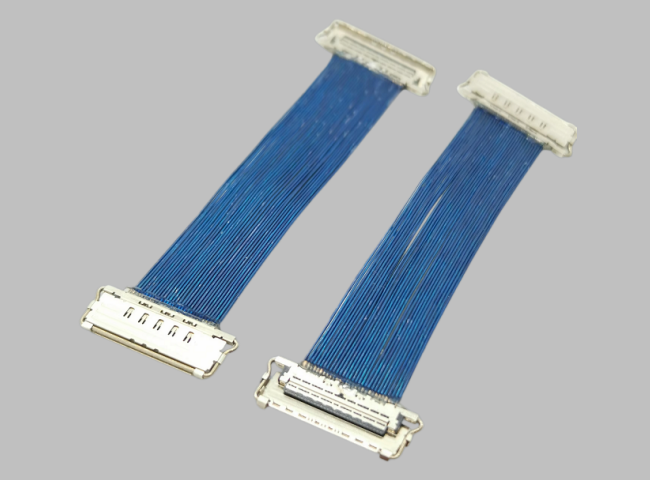

Para los proyectos que requieren reemplazar el cable de serie I-PEX, la verdadera compatibilidad no se logra simplemente haciendo que "el número de pines sea igual y la longitud de cables sea igual", sino que también es necesario prestar atención a los conectores, las especificaciones del cable, el orden de cables, el método de terminación y las dimensiones mecánicas. En este caso, el conector de conexión del cable utiliza 20680-040T-01, que coincide con el alojamiento de enchufe CABLINE®-CA II de 40Pin, y se ajusta a cables coaxiales AWG#40 muy delgados; el producto de sustitución debe enfocarse en mantener la consistencia de las condiciones nucleares de I-PEX 82673-100B-01-D, 40Pin, 40AWG, 300mm y 1-1 terminación. Para los ingenieros, antes de introducir la solución de sustitución,还应进一步确认连接器配合尺寸、出线方向、线序及高速信号性能；对于采购人员来说，则建议将“完整线束料号＋连接器型号＋AWG＋长度＋Pin数”作为询价和供应商技术确认的基础条件，而不是只按照“40Pin极细同轴线”进行采购。我们的公司可以提供：I-PEX 82673-100B-01-D兼容替代线束方案，可以围绕原产品的40Pin结构、40AWG极细同轴线、300mm长度及1-1端接形式进行国产替代开发，并可根据客户实际设备的空间布局、线序和长度需求进行针对性的线束方案匹配。
Si el proyecto de ingeniería está buscando una solución compatible o de fabricante nacional para I-PEX 82673-100B-01-D, se recomienda primero confirmar el conector CABLINE®-CA II 40Pin utilizado en el extremo del equipo y la relación de compatibilidad del cable en ambos extremos. Luego, verifique los parámetros clave como el conector de cable 20680-040T-01, AWG#40, 300mm, 1-1 secuencia de línea/patrones de terminación. Si el proyecto se centra en USB 3.1 Gen 2 u otros sinales de alta velocidad de 10Gbps, no se puede verificar solo "si se puede insertar"; también se deben realizar pruebas de proyectos reales en el cable en términos de impedancia, pérdida de inserción, pérdida de reflexión, intermodulación y gráficos de ojos de alta velocidad. Si el proyecto se utiliza para visualización, eDP u otros sinales de diferencia de alta velocidad, también se necesita realizar la verificación de SI combinada con el sistema real. Para la adquisición de sustitutos, se puede requerir a los proveedores que proporcionen muestras correspondientes a I-PEX 82673-100B-01-D y comparar las piezas originales y las sustitutas en términos de dimensiones mecánicas, ubicación de Pin, secuencia de línea, fuerza de conexión del conector, conductividad y rendimiento de alta velocidad para reducir el riesgo de introducción. Nuestra empresa, como fabricante de cables coaxiales muy delgados, puede desarrollar sustitutos compatibles según las muestras originales proporcionadas por el cliente, los planos o los requisitos técnicos, y proporcionar soluciones de cables coaxiales muy delgados para la verificación del proyecto, la fabricación de muestras y la adquisición en cantidad.
