Categoría：Mazo de cables

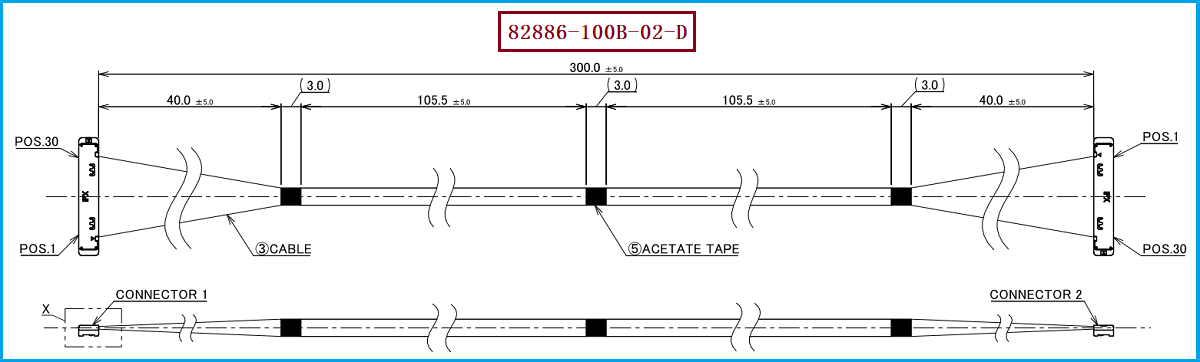

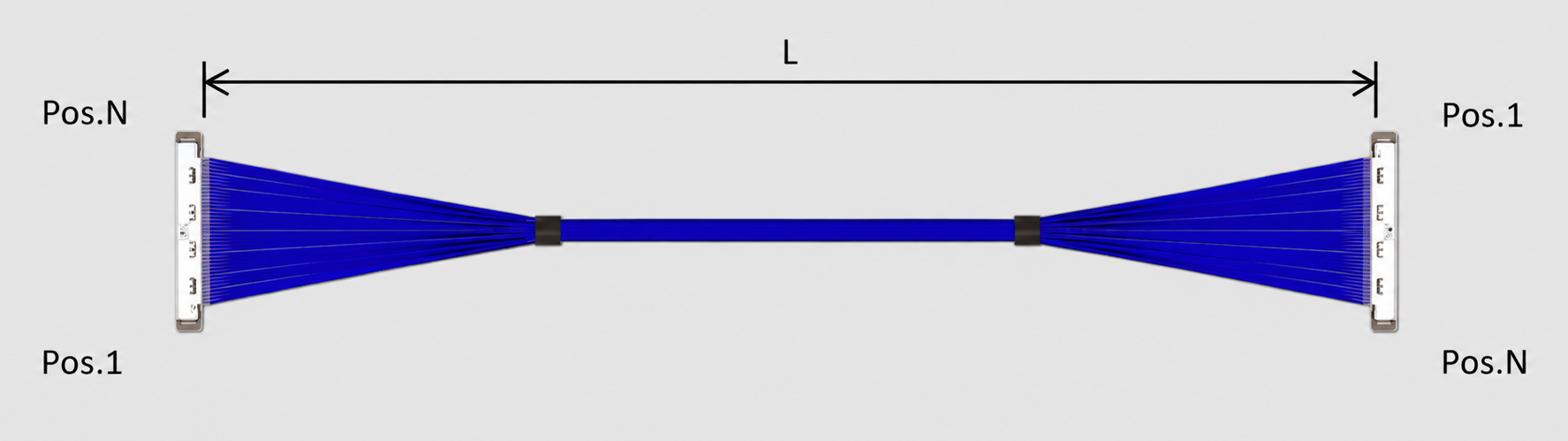

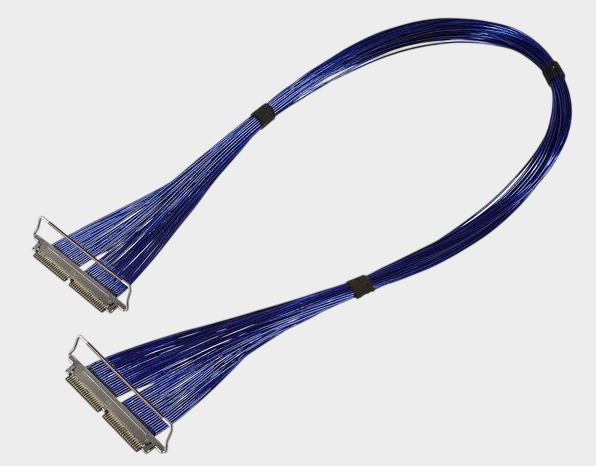

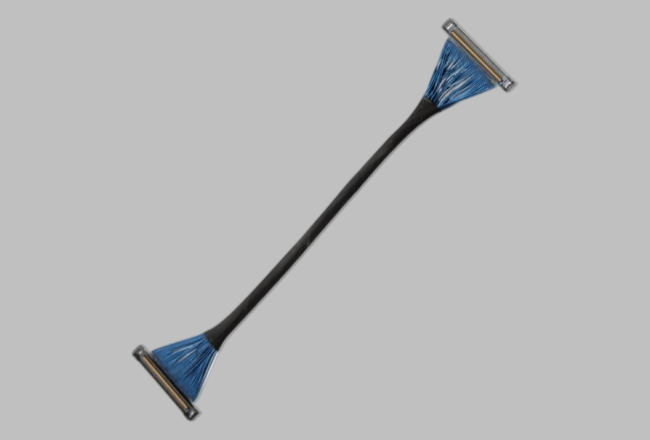

I-PEX 82886-100B-02-D es un producto de serie CABLINE®-SS de 30Pin coaxial ultrafino, que utiliza Micro-Coaxial Cable AWG#40, la longitud del cable es de 300mm, y la numeración del cable es 1-N. Según el plano del producto correspondiente, el conector del material del producto utiliza 20373-R30T-06, adecuado para su uso con el sistema de conectores CABLINE®-SS 30Pin. Las especificaciones oficiales de I-PEX indican que CABLINE®-SS utiliza una distancia de 0.4mm entre los conectores, inserción y extracción en ángulo recto vertical y estructura de salida horizontal, combinando una altura de aproximadamente 1.65±0.2mm, profundidad del conector de 3mm, transmitiendo señales de alta velocidad mientras optimiza el uso del espacio interior del dispositivo. Para laptops, módulos de visualización, módulos de cámara y otros dispositivos electrónicos de alta velocidad con limitaciones de espacio, esta estructura puede proporcionar una buena adaptabilidad en el diseño de los cables internos.
Cuando la velocidad del señal se incrementa constantemente, los cables coaxiales muy delgados ya no pueden entenderse simplemente como cables conductores comunes, sino que deben diseñarse como líneas de transmisión de alta velocidad. La impedancia de los cables coaxiales muy delgados, en esencia, es hacer que la impedancia característica del generador de señales, la línea de transmisión y la carga se mantengan lo más posible consistente, reduciendo así las reflexiones producidas durante la transmisión de la señal. La impedancia característica de los cables coaxiales muy delgados depende de factores como el tamaño del conductor, la geometría entre los conductores internos y externos, el material del aislamiento y la constante dieléctrica, por lo que el diámetro del AWG no es el único factor que determina la impedancia. Tomando como ejemplo la impedancia de 45Ω en aplicaciones de alta velocidad, si cambia la estructura del cable, incluso si se sigue utilizando AWG#40, también puede cambiar la impedancia real. La verificación del rendimiento de alta velocidad de I-PEX para CABLINE®-SS se realiza bajo condiciones de prueba de 40Pin, AWG#40, 45Ω, 100mm, GSSGSSG, y se toma como referencia la aplicación de alta velocidad de 16Gbps/Lane, lo que indica que en el diseño del cableado, el diámetro del cable, la impedancia, el acoplamiento del conector y el orden del cable deben ajustarse como un enlace de señal de alta velocidad completo.
Para los ingenieros, al elegir el I-PEX 82886-100B-02-D o desarrollar un cable de reemplazo compatible, no se puede limitar a verificar los parámetros básicos como "30Pin, 300mm, AWG#40", sino que también se debe prestar atención a las características de la línea coaxial muy delgada, la estructura del cable, la estructura de blindaje, la técnica de terminación y el estado de compatibilidad del conector. En particular, en aplicaciones de señales de diferencia de alta velocidad, la discontinuidad de la impedancia puede causar reflexión de señal, empeoramiento del eye diagram, aumento de la crosstalk y aumento de la tasa de errores, por lo tanto, el cable de reemplazo no debe perseguir solo la coincidencia de las dimensiones mecánicas, sino que también debe mantener lo más posible las características eléctricas de alta velocidad del cable original. Para los compradores, debe enfocarse en confirmar que el número de pines, la longitud del cable, el orden del cable, la especificación AWG, el modelo de conector y las condiciones de verificación de rendimiento de alta velocidad correspondan a los requisitos del diseño original. La información oficial de CABLINE®-SS también señala que admite especificaciones de cable coaxial micro de AWG36, AWG38, AWG40 y AWG42, entre las cuales, el AWG42 tiene una anotación de no coincidencia de impedancia, por lo tanto, en la selección real, se necesita confirmar más aún combinando la velocidad de señal objetivo y los requisitos de impedancia.
Para el desarrollo de un reemplazo compatible para I-PEX 82886-100B-02-D, se recomienda primero confirmar las condiciones clave del producto original, como el esquema de 30Pin, 300mm, 1-N y el conector de línea 20373-R30T-06, y luego realizar la coincidencia del coaxial AWG#40 ultrafino. Al mismo tiempo, se debe controlar con especial atención la impedancia característica de la línea y la consistencia del terminado. El Plug Cable Assembly recomendado para CABLINE®-SS 30Pin es 20380-R30T-06, el Plug Housing correspondiente es 20373-R30T-06 y el Receptacle en el panel es 20374-R30E-31. La información oficial también proporciona el cálculo del ancho, que es de 0.4mm de espaciado, 3mm de profundidad y 5.8+(0.4×número de pines)mm, que puede ser utilizado como referencia de dimensiones mecánicas en el desarrollo compatible. Es necesario destacar que en la página oficial de I-PEX, se indica que CABLINE®-SS Full EMI Shielding (ZenShield®) es No y Mechanical Lock es No, por lo que al desarrollar el reemplazo no se debe aplicar directamente las características estructurales de la serie CABLINE a la serie SS, sino que se debe seguir el esquema del modelo correspondiente y los requisitos de aplicación reales. Nuestra empresa puede proporcionar: una solución de cable de reemplazo compatible para I-PEX 82886-100B-02-D, que puede realizar coincidencias específicas según los esquemas del cliente y los requisitos de aplicación, para el material de la línea, el conector, el orden de la línea, la longitud, la impedancia y el proceso de terminado.
