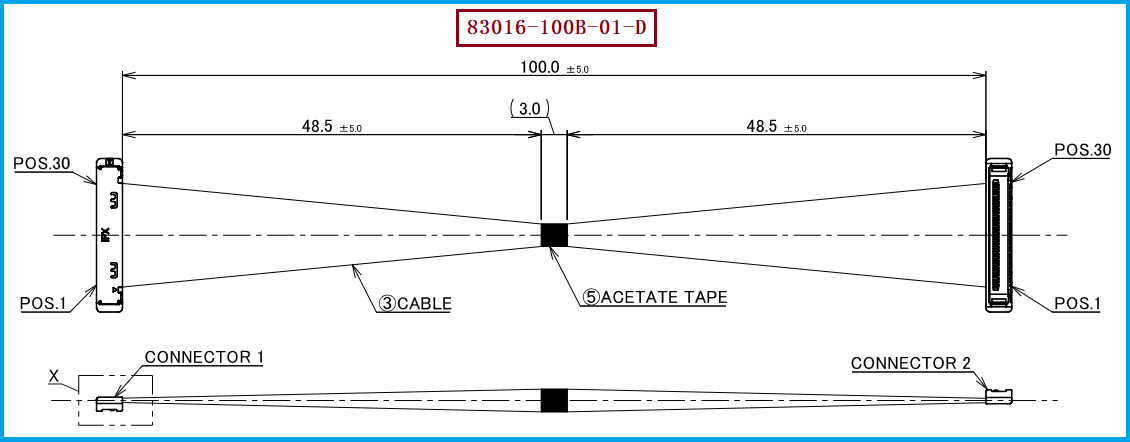

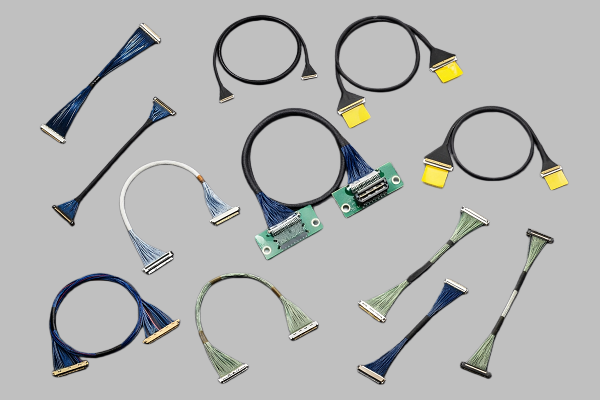

I-PEX 83016-100B-01-D es un cable coaxial muy fino de la serie CABLINE®-SS de 30Pin, que utiliza Cable Micro-Coaxial, AWG#40, configuración de 100mm, 1-1, y el extremo del cable utiliza el conector 20373-R30T-06. La información oficial de I-PEX indica que CABLINE®-SS utiliza Pitch de Contacto de 0.4mm, estructura de conexión de ángulo recto vertical, combinada con una altura de 1.65±0.2mm, es adecuada para laptops, módulos de visualización y otros dispositivos electrónicos de alta velocidad con espacio interno limitado. La verificación de rendimiento de alta velocidad oficial utiliza CABLINE-SS 40Pin, AWG#40, 45Ω, 100mm y Asignación de Pines GSSGSSG, y toma la transferencia de datos de alta velocidad de 16Gbps/Lane como referencia de aplicación. Para los ingenieros, 83016-100B-01-D no solo necesita prestar atención a si el conector coincide, sino que también necesita prestar atención a la diámetro del cable, la impedancia, el orden del cable, la longitud y la consistencia de fabricación; para los compradores,则需要 confirmar si el cable de reemplazo puede producirse en grandes cantidades de manera estable según la estructura y los requisitos eléctricos del modelo original.
La impedancia de un coaxial muy fino no está determinada por el conductor en sí solo, sino que está estrechamente relacionada con el diámetro exterior del núcleo, la constante dieléctrica de la capa aislante, el grosor de la capa aislante, la estructura de la capa de blindaje y las dimensiones geométricas entre las diferentes capas. En términos simples, en el caso en el que las dimensiones y los materiales del conductor están básicamente determinados, la capa aislante realmente cumple una función importante de control de la distribución del campo eléctrico entre el núcleo y la capa de blindaje; cuando cambia el grosor de la capa aislante, la distancia entre el núcleo y la capa de blindaje y la capacitancia y la inductancia por unidad de longitud también cambian, lo que finalmente hace que la impedancia característica发生变化。 Por lo tanto, para los coaxiales muy finos de alta velocidad, la capa aislante no puede entenderse simplemente como "envolver el núcleo", sino que debe mantener un tamaño estable y uniforme. Si la capa aislante es localmente más gruesa o más delgada, o si durante el proceso de extrusión ocurren fluctuaciones en el diámetro exterior, podría causar cambios en la impedancia a lo largo de la línea, aumentando las reflexiones, las pérdidas y el riesgo de integridad de la señal en la transmisión de señales de alta velocidad. La prueba oficial de I-PEX para CABLINE®-SS de alta velocidad utiliza un cable micro-coaxial AWG#40 de 45Ω y 100mm como condiciones de prueba, lo que también muestra que la estructura del cable y el control de la impedancia son componentes importantes para la verificación del rendimiento de alta velocidad. Para los conjuntos de coaxiales muy finos de alta velocidad como el 83016-100B-01-D, el tamaño estable de la capa aislante ayuda a mantener la consistencia de la impedancia de toda la línea, y la impedancia estable es una base importante para garantizar la calidad de transmisión de señales diferenciales de alta velocidad.
Para los ingenieros, al elegir o desarrollar un cable de reemplazo compatible con I-PEX 83016-100B-01-D, no deben limitarse a considerar solo los parámetros "AWG#40" y "100mm", sino que también deben prestar atención a la estabilidad de la estructura transversal del material conductor, así como a si el material aislante y el tamaño de la capa aislante pueden satisfacer los requisitos de transmisión de señales de alta velocidad. En particular, en aplicaciones de alta velocidad, la continuidad de la impedancia desde el extremo del conector hasta el otro extremo es muy importante, y cualquier cambio estructural local puede convertirse en un punto de discontinuidad de impedancia en la transmisión de señales de alta velocidad. Para los compradores, debe prestar una mayor atención al control de materiales del proveedor, el control del tamaño del material conductor, la consistencia del ensamble y la estabilidad de lote, en lugar de limitarse a que un solo ejemplo pueda transmitir señales de manera normal. CABLINE®-SS oficialmente admite cables micro-coaxiales AWG36, AWG38, AWG40 y AWG42, donde AWG42 se destaca por no coincidir con la impedancia característica, por lo que al seleccionar, es más importante combinar la especificación del material con la aplicación específica para confirmar la impedancia.

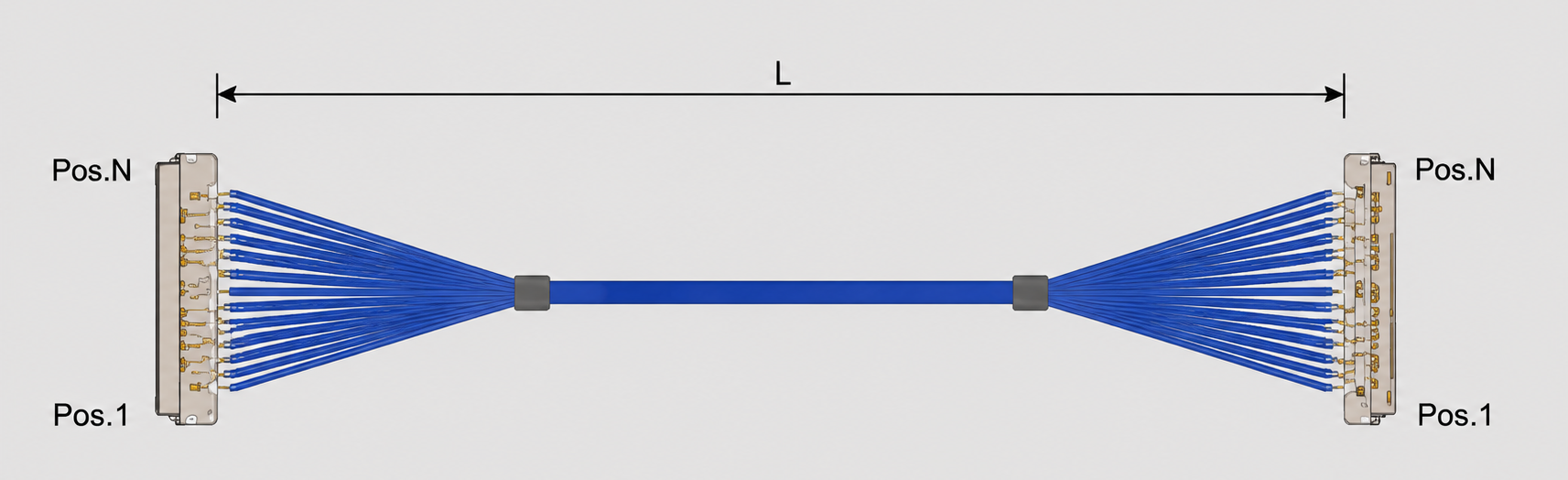

Para el desarrollo de un reemplazo compatible de I-PEX 83016-100B-01-D, primero debe confirmarse las condiciones nucleares como 30Pin, 1-1 secuencia de línea, longitud de 100mm, Cable Micro-Coaxial AWG#40, al mismo tiempo que se verifica la relación de montaje del conector en el extremo del cable 20373-R30T-06. La página oficial de I-PEX también enumera el modelo 82885-100B-02-D de 1-N con 30Pin y 100mm, por lo que durante el desarrollo de reemplazo real no se puede juzgar únicamente según "30Pin+100mm+AWG#40", es necesario verificar la definición de la secuencia de línea 1-1 y 1-N, de lo contrario puede ocurrir el problema de que puede instalarse mecánicamente pero la definición de la conexión eléctrica no es consistente. En aplicaciones de alta velocidad,还应重点验证线材阻抗、绝缘层尺寸一致性、端接质量及信号完整性。Nuestra empresa puede proporcionar: I-PEX 83016-100B-01-D compatible con el paquete de cables de reemplazo, que puede realizar el desarrollo de coincidencia de especificaciones clave como 30Pin, 100mm, AWG#40 y 1-1 secuencia de línea según las necesidades de aplicación reales del cliente, proporcionando productos de cables para la verificación del diseño de reemplazo nacional de los ingenieros y la introducción de proveedores por parte de los compradores.
