I-PEX 83017-100B-01-D CABLINE®-SS 40AWG/50Ω serie alambre fino coaxial sustituto

I-PEX 83017-100B-01-D ultrafino cable coaxial束产品介绍

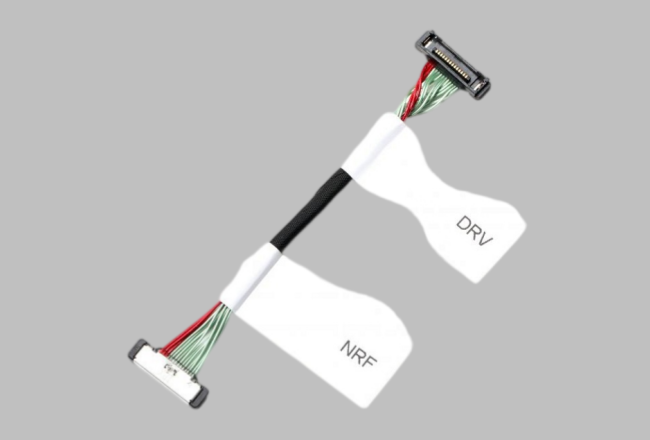

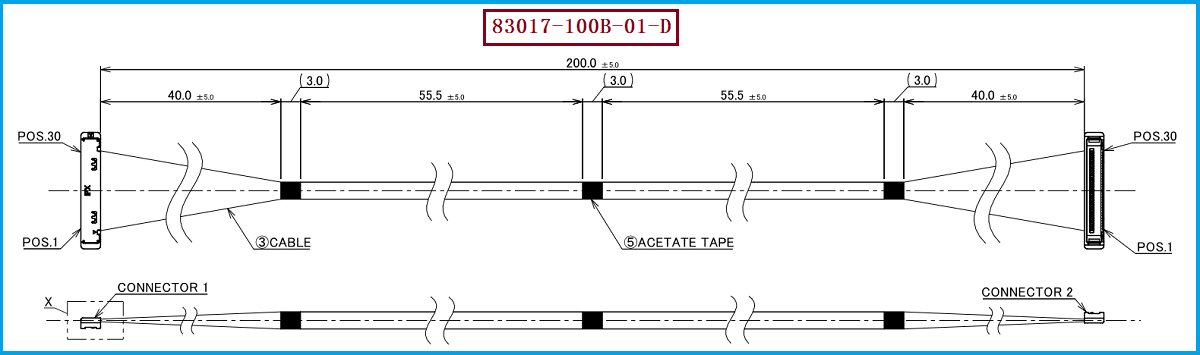

I-PEX 83017-100B-01-D es un cable coaxial fino de la serie CABLINE®-SS 30P, que utiliza la estructura de Cable Micro-Coaxial (cable coaxial fino), el calibre es AWG#40, la longitud del cable es de 200 mm, y la ubicación del cable se define como 1-1. El modelo de conector utilizado en el extremo del material de este producto es 20373-R30T-06, que corresponde al alojamiento del conector CABLINE®-SS 30Pin; la información oficial de I-PEX también enumera el receptáculo de 30Pin correspondiente como 20374-R30E-31. CABLINE®-SS utiliza un espaciado de terminal de 0.4 mm, una estructura de conexión en ángulo recto vertical, y una altura de 1.65±0.2 mm, adecuado para aplicaciones de conexión interna en espacios pequeños y de alta densidad.

---

Estructura y principio de funcionamiento de la línea coaxial extremadamente delgada
El coaxial muy fino no es simplemente una "línea delgada", su núcleo es aprovechar la estructura coaxial para la transmisión de señales. Generalmente se compone de partes como el conductor central, la capa de medio aislante, el conductor de blindaje y la cubierta externa. El conductor central se responsible por la transmisión de señales eléctricas de alta velocidad, la capa de aislamiento se utiliza para mantener una distancia geométrica y un ambiente dieléctrico estable entre el conductor central y el revestimiento de blindaje externo, mientras que el blindaje forma una frontera electromagnética relativamente estable, que ayuda a reducir la interferencia electromagnética externa y a suprimir la radiación del señal de alta velocidad al espacio circundante. Cuando la señal se propaga a lo largo del conductor central, el campo eléctrico y el campo magnético se distribuyen principalmente entre el conductor y la estructura de blindaje, formando así un entorno de transmisión controlado.

Para las señales de alta velocidad, el valor de un coaxial extremadamente delgado no solo radica en su "pequeño volumen", sino también en su estructura que es beneficiosa para controlar la impedancia, la interferencia cruzada y la integridad del señal. I-PEX realiza pruebas de alta velocidad de CABLINE®-SS utilizando cable coaxial micro AWG#40 de 40 pines, 45Ω, 100 mm y GSSGSSG, y coloca el producto en aplicaciones de alta velocidad de 16 Gbps/Lane. Es necesario tener en cuenta que la velocidad de señal que puede alcanzar el sistema real también está relacionada con el cable en sí, los conectores, las trazas del PCB, el acoplamiento y el diseño del sistema, por lo tanto, al seleccionar el diseño de ingeniería, no se puede juzgar el rendimiento real del conjunto de cables solo en función de la velocidad publicitada del conector.

---

Desde la perspectiva de ingenieros y compradores, la aplicación del 83017-100B-01-D tiene valor.

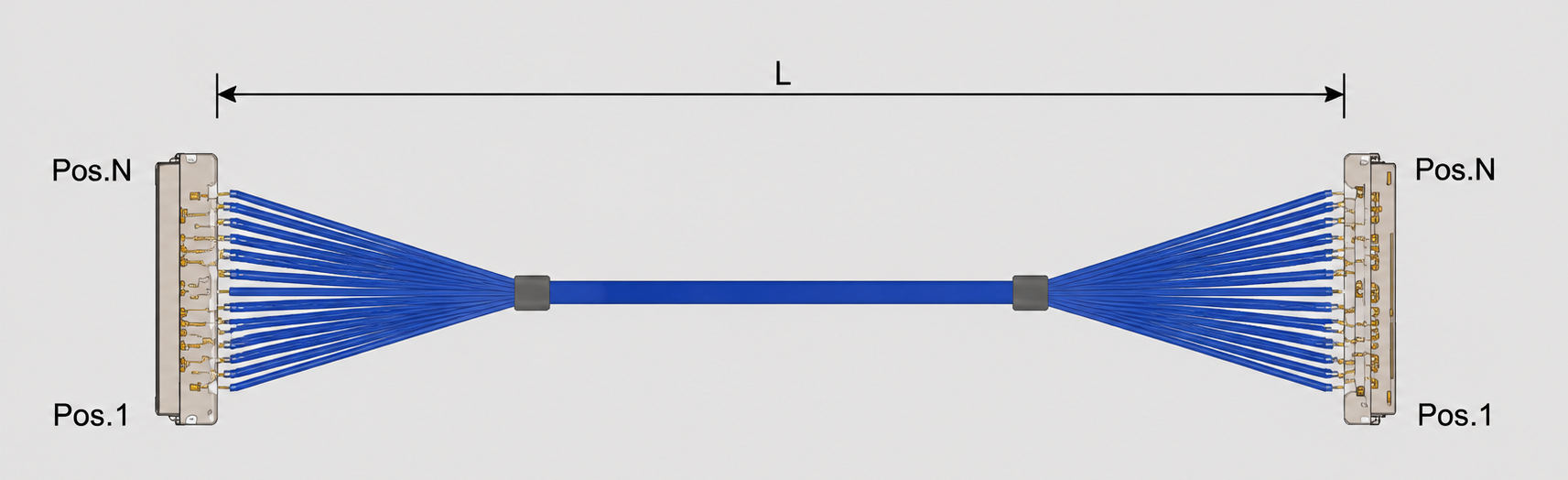

Para los ingenieros, el valor central del 83017-100B-01-D radica en la alta densidad de conexión de 30P, la estructura coaxial extremadamente delgada AWG#40, la longitud de 200mm y la definición de línea de 1-1 que permite configuraciones de ingeniería claras. CABLINE®-SS, por sí mismo, utiliza un espaciado de 0.4mm, una altura de 1.65±0.2mm y una profundidad de conector de 3mm, y la información oficial del producto subraya que su estructura estrecha puede adaptarse para que los cables coaxiales extremadamente delgados pasen a través de pequeños ejes, por lo que es adecuado para portátiles, tabletas, módulos de visualización y otros dispositivos electrónicos de alta velocidad con espacio limitado. Para los compradores, debe enfocarse en verificar el modelo, el número de pines, el calibre, la longitud, la definición de línea y el modelo del conector, no solo en los parámetros "30P/AWG40/200mm". Especialmente, debe tenerse en cuenta que I-PEX tiene al mismo tiempo el modelo 81463-100B-02-D de 30P, 200mm y 1-N, mientras que el 83017-100B-01-D es 1-1, y no pueden considerarse como el mismo cable solo porque las especificaciones son similares.

---

Elegir y referencias de compatibilidad y alternativas sugerencias
Para el desarrollo de un reemplazo compatible de 83017-100B-01-D, se recomienda utilizar el plano original del proyecto como base, realizando una confirmación por ítem de 30P, Micro-Coaxial, AWG#40, 50Ω, 200mm, 1-1 ubicación de línea y conector 20373-R30T-06, al mismo tiempo que se presta atención a las dimensiones de terminación, la disposición del cable, el método de fijación y las tolerancias de longitud total. Según la información oficial de I-PEX, CABLINE®-SS cubre también las especificaciones de 10P, 14P, 20P, 32P, 35P, 40P y 50P, y proporciona tanto cables 1-N como 1-1, por lo que es particularmente necesario confirmar la definición de pines en el PCB del cliente y la relación de correspondencia de los señales en ambos extremos durante la sustitución real.

Nuestra empresa puede proporcionar: solución de cable de reemplazo compatible con I-PEX 83017-100B-01-D, que puede ajustarse según la estructura real del equipo del cliente y los requisitos eléctricos, para desarrollar el cable de alambre de coaxial de 30P ultrafino en términos de longitud, posición de línea, configuración de conectores y proceso de fabricación, proporcionando apoyo compatible y de reemplazo para la verificación de ingeniería, pruebas de muestra y compra en cantidad.

---

La estructura de los cables coaxiales extremadamente delgados determina su capacidad de transmisión de alta velocidad.
I-PEX 83017-100B-01-D no es solo un cable coaxial extremadamente fino de 30P, AWG#40, 200mm, sino que también ofrece ventajas clave en su propia manera estructurada de transmisión coaxial y en la plataforma de conectores miniaturizados CABLINE®-SS. El conductor central se encarga de la transmisión de señales, el medio de aislamiento mantiene un entorno eléctrico estable, la estructura de blindaje ayuda a controlar la interferencia electromagnética, y los conectores son responsables de realizar conexiones de señales densas y confiables. Soy【3W Componentes Electrónicos en la Web】Nuestra empresa posee un sistema de producción de cables coaxiales extremadamente delgados y un equipo técnico que puede satisfacer las necesidades de personalización y sustitución de todo tipo de cables coaxiales; bienvenidos a contactarnos:Zhang Jingshi 18913228573（WeChat mismo número）Para los ingenieros y los compradores, al seleccionar conectores de cable similares o alternativas compatibles nacionales, deben definir como condiciones de confirmación centrales el modelo, el conector 20373-R30T-06, 30P, AWG#40, 200mm y la posición de línea 1-1, para evitar riesgos de sustitución debido a modelos similares o la omisión de parámetros.
