I-PEX 83018-100B-01-D CABLINE®-SS 40AWG/50Ω serie cable coaxial ultrafino substituto

Con el desarrollo continuo de productos electrónicos como laptops, tabletas, módulos de visualización, módulos de cámaras, dispositivos de visión por IA y otros, que se vuelven más delgados, rápidos y altamente integrados, el espacio disponible para la cableado dentro de los dispositivos se hace cada vez más limitado, mientras que los requisitos de estabilidad de transmisión de señales de alta velocidad para los cables son cada vez más altos. En este contexto, los cables coaxiales extremadamente delgados, gracias a su pequeño volumen, capacidad de transmisión de señales y buena característica de resistencia a interferencias, se han convertido en una importante solución de cableado para la interconexión de alta velocidad en dispositivos electrónicos precisos. Este artículo introduce el I-PEX 83018-100B-01-D, que es un paquete de cables coaxiales extremadamente delgados CABLINE®-SS 30P, cuyos conectores de cable tienen el modelo 20373-R30T-06, conectores de 30PIN, espaciados a 0.4MM. Según la información oficial de productos de I-PEX, CABLINE®-SS utiliza espaciado de contacto de 0.4mm, estructura de ángulo recto vertical, combinada con una altura de aproximadamente 1.65±0.2mm, compatible con especificaciones de 10, 14, 20, 30, 32, 35, 40, 50Pin, adecuado para dispositivos que requieren tanto espacio de instalación como conexiones de señales de alta velocidad.

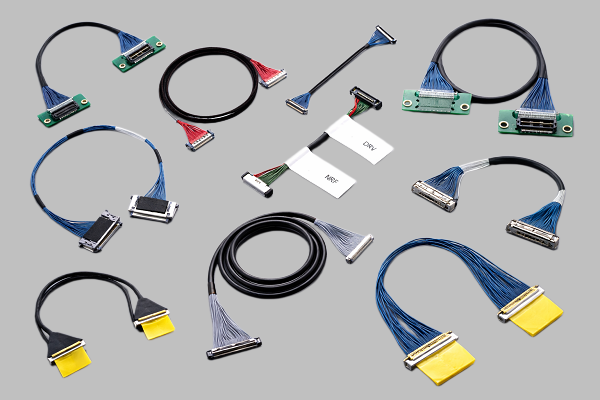

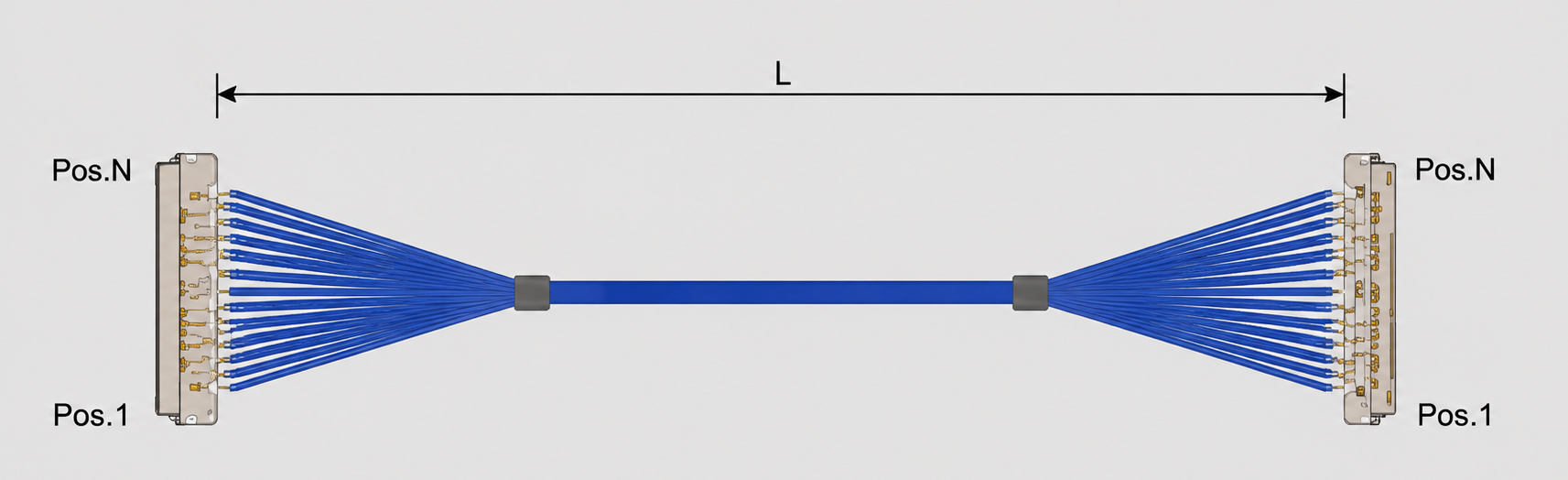

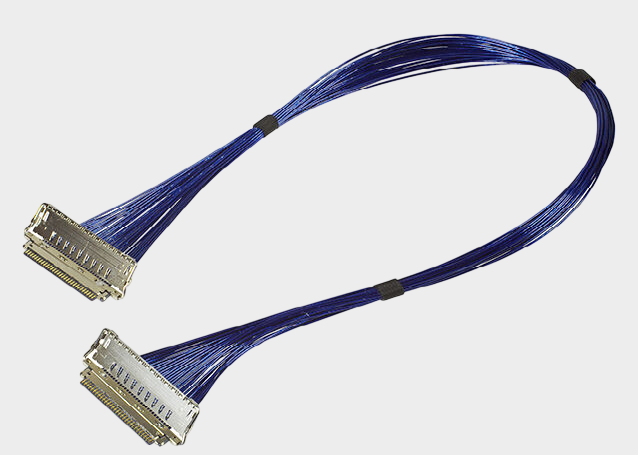

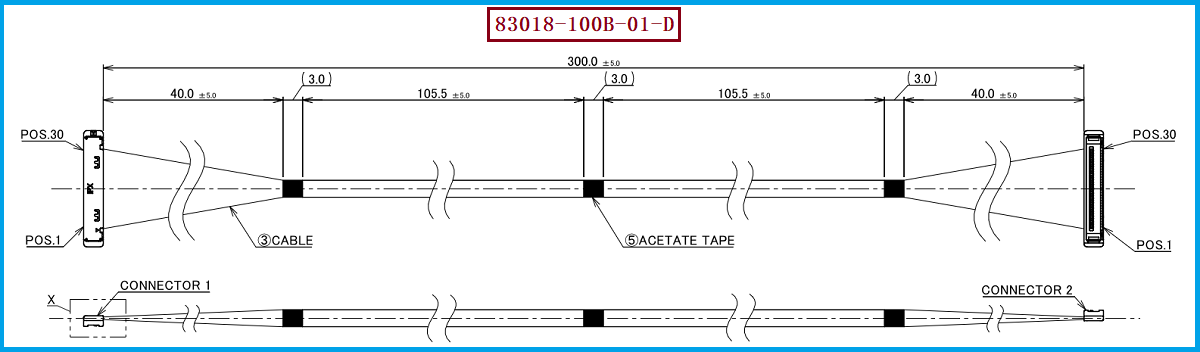

Para los ingenieros, el valor de los coaxiales extremadamente delgados no radica solo en su "finesidad", sino principalmente en su capacidad de realizar la transmisión de múltiples canales de señales de alta velocidad en espacios limitados. Las líneas más gruesas tradicionales tienden a ocupar más espacio al cablear internamente en dispositivos de alta densidad, mientras que los coaxiales extremadamente delgados pueden integrar múltiples canales de señales de alta velocidad en una estructura de cable más pequeña, lo que facilita la optimización del espacio interno del dispositivo. Tomando como ejemplo el I-PEX 83018-100B-01-D, su diagrama de ingeniería define 30 cables coaxiales micro AWG#40, 50Ω, azul, con una longitud total de 300,0±5,0 mm, Asignación de pines 1-1 directa, y se utilizan componentes como el 20373-R30T-06 Housing Ass'y y el 2182-030-03 Metal Cover. Esto significa que en aplicaciones como la conexión de visualización de portátiles, cámaras precisas y la adquisición de datos de alta velocidad, los ingenieros deben considerar simultáneamente las dimensiones externas del cableado, la dirección de salida, las rutas de flexión, la definición de pines y los requisitos de transmisión de señales, mientras que los compradores deben prestar atención a los números de material específicos, las especificaciones de los conectores, las especificaciones del material y si el proveedor puede producir de manera consistente según el diagrama de ingeniería original.

Los señales de alta velocidad en dispositivos electrónicos precisos son sensibles a la estructura del cableado y la calidad de las conexiones, y los coaxiales extremadamente delgados forman un canal de transmisión relativamente completo a través de conductores internos, capas aislantes, capas de blindaje y estructura externa, lo que ayuda a reducir el impacto del entorno electromagnético externo en las señales de alta velocidad; sin embargo, el efecto de la transmisión real aún depende de la impedancia del cableado, los conectores, las técnicas de terminación, la longitud del cable y otros factores del PCB completo, por lo que no se puede juzgar la capacidad final de la señal solo por "usar coaxiales". I-PEX realiza pruebas de rendimiento de alta velocidad en CABLINE®-SS utilizando conectores de 40 pines, cables micro-coaxiales, AWG #40, 45Ω, 100 mm y asignación de pines GSSGSSG, y la capacidad de transmisión de referencia proporcionada en la página oficial alcanza 16 Gbps/Lane; al mismo tiempo, esta serie utiliza un diseño de doble punto de contacto W-Point para mejorar la confiabilidad de contacto entre los conectores macho y hembra. Para el 83018-100B-01-D específico, se debe adherir a las especificaciones reales en el diagrama de ingeniería especial, incluyendo AWG #40, 50Ω, 300 mm, secuencia de línea 1-1, resistencia a la tensión AC 250V, resistencia a la insulación mínima de 50MΩ y temperatura de trabajo máxima de 80℃. Por lo tanto, la selección de cables coaxiales extremadamente delgados en dispositivos electrónicos precisos es esencialmente un equilibrio integral de "utilización del espacio, integridad de la señal, confiabilidad mecánica y consistencia de fabricación".

Para los ingenieros y compradores que necesitan comprar o desarrollar productos de reemplazo para I-PEX 83018-100B-01-D, se recomienda primero confirmar las interfaces y parámetros estructurales clave según el plano de ingeniería original: el conector de cable es 20373-R30T-06, 30PIN, espaciado de 0.4MM; al mismo tiempo, confirmar el AWG, impedancia, longitud, color y secuencia de 1-1 de 30 cables Micro-Coaxial, y verificar los requisitos de montaje y fijación del conector, como el Housing, Metal Cover, UV Glue y Acetate Tape. En la lista de materiales recomendados por I-PEX, 20373-R30T-06 corresponde a CABLINE®-SS 30Pin Plug Housing, el receptáculo compatible de 30Pin es 20374-R30E-31, y la empresa también enumera la serie de Harness 1-N y 1-1 de 30Pin, 100mm/200mm/300mm, que puede servir como referencia para la selección de modelos en el proceso de ingeniería. Al realizar el reemplazo nacional, no se recomienda solo juzgar la compatibilidad según el modelo del conector, sino que se debe verificar integralmente las dimensiones mecánicas, la definición de Pin, la impedancia del cable, la integridad de las señales de alta velocidad, las propiedades aislantes y el efecto real de la instalación. Nuestra empresa puede proporcionar: soluciones de cable de reemplazo compatible con I-PEX 83018-100B-01-D, que pueden desarrollar y fabricar según los planos originales, las muestras y los requisitos técnicos proporcionados por el cliente, para el cable coaxial fino de 30Pin, y proporcionar soluciones de reemplazo nacional y alternativas de cadena de suministro para los clientes de equipos electrónicos precisos.

Muy delgados cables coaxiales se han convertido en una parte importante de la interconexión de alta velocidad dentro de equipos precisos
En términos de las tendencias de desarrollo de dispositivos electrónicos precisos, a medida que los dispositivos se vuelven más delgados y las funciones más integradas, se requiere una mayor ocupación de espacio del cableado interno, transmisión de señales y confiabilidad. I-PEX 83018-100B-01-D se configura con un cable coaxial micro de AWG#40 de 30 PIN, 0.4 MM de espaciado, 50Ω, 300 mm y secuencia de 1-1, combinado con la estructura de conectores miniaturizados CABLINE®-SS, lo que ilustra el valor de aplicación de los cables coaxiales extremadamente delgados en la interconexión interna de alta densidad. Para los ingenieros, al seleccionar, es necesario prestar atención a la combinación integral de conectores, cables, impedancia, secuencia y espacio de instalación; para los compradores, debe enfocarse en confirmar la relación de correspondencia de números de pieza, la consistencia de especificaciones, la capacidad de fabricación y la capacidad de verificación de sustitución. Soy【3W componentes electrónicos de la red】，ofrecemos servicios personalizados y compatibles de sustitución para cables coaxiales ultrafinos de alta velocidad eDP, MIPI, USB3.X/4, LVDS, etc., si necesita soporte técnico, póngase en contacto con:Zhang Jingshi 18913228573（WeChat same number）Para los clientes que necesitan国产化、第二供应商开发或原型号兼容替代，se puede realizar un contraste técnico en torno a los planos originales y las muestras, y el desarrollo de las soluciones correspondientes se llevará a cabo por fabricantes profesionales de cables coaxiales de alta precisión.
