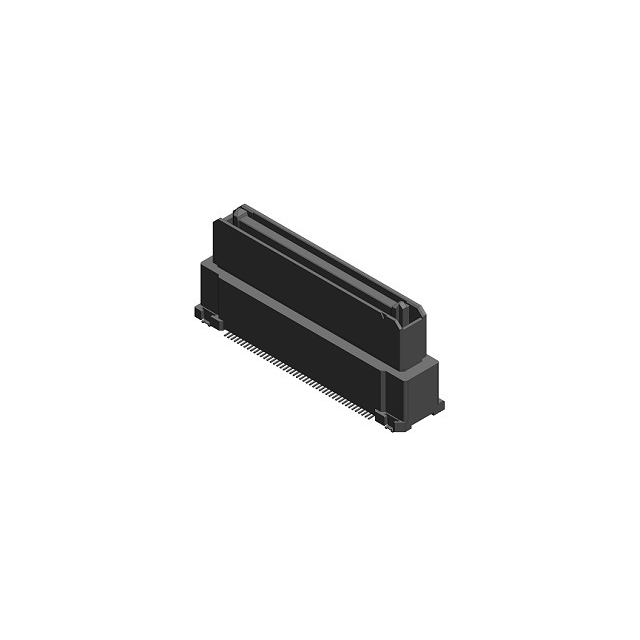

Conector JAE MA01F090VACBR150: Descripción general del producto
 | fabricante | JAE |
| Nº de fabricante | MA01F090VACBR150 | |
| Descripción del producto | CONN FLOATING SIDE STR 90 POS,90 POSICIÓN CONECTOR ENCHUFES, CENTRAL CON CONTACTO SUPERFICIE SMT, REBAJADO EN ORO |
JAE MA01F090VACBR150 conector características del producto:
| Tipo | Describir |
| Categoría | Conector, dispositivo de interconexión |
| Conector rectangular | |
| Arreglo, tipo de borde, tipo de sandwich (placa a placa) | |
| Fabricante | JAE Electronics |
| Serie | MA01 |
| Empaquetado | Cinta enrollada (TR) |
| Sección transversal por rayos X (CT) | |
| Digi-Reel® personalizado cinta | |
| Conector tipo | Toma de corriente, contacto central conector |
| Números de agujas | 90 |
| Espacio | 0.025"（0.64mm） |
| Fila | 2 |
| Tipo de instalación | Surface Mount Technology |
| Características | Placa guía |
| Tratamiento de superficie del contacto | Galvanizado en oro |
| Capa de tratamiento de superficie del tope | 4.00µin（0.100µm） |
| Altura de apilamiento adosado | 30mm |
| Altura de la tabla | 0.720"（18.30mm） |
Descripción del producto del conector JAE MA01F090VACBR150 (serie):
JAE Electronics' MA01 series is a rectangular board-to-board connector designed specifically for high-density, high-performance applications. This model is a plug type, using a central contact with a ribbed structure, and has 90 pin positions, a double-row design, with pin spacing of 0.64mm. It is suitable for electronic devices with limited space and high requirements for signal integrity. The connector supports surface mount installation and is equipped with a board guide design, effectively improving assembly accuracy and connection stability. The product's mating stack height is 30mm, and the board height is 18.30mm, making it suitable for use in multi-layer circuit board structures. The contact part is gold-plated with a thickness of 4.00µin (0.100µm), enhancing conductive performance and corrosion resistance, and meeting the requirements of high-speed data transmission. This series offers various packaging forms, including reels (TR), cut strips (CT), and Digi-Reel custom reels, to match automated production processes and is an ideal connection solution for communication, industrial control, medical equipment, and other fields.
JAE MA01F090VACBR150 conector documento y medio:
| Tipo de recurso | enlace |
| Manual de especificaciones | Contacte con el contacto proporcionado en la página del artículo para solicitar. |
JAE MA01F090VACBR150 conector original | información sobre productos de reemplazo:
Nos enfocamos en la provisión de conectores de la marca (JAE) en stock, comprometidos a proporcionar soluciones de conexión de alta calidad y confiables a nuestros clientes. Nuestros productos incluyen productos originales auténticos y alternativas de alto rendimiento, que han sido sometidos a pruebas rigurosas para asegurar su estabilidad y eficiencia. ¡Bienvenido a contactarnos a través de los métodos de contacto debajo de la página de documentos!
