En el diseño de sistemas electrónicos de alta velocidad, la forma de definir los pines de los componentes del cableado (Harness Assemblies) tiene un impacto importante en la integridad de las señales, la eficiencia de la trazabilidad del PCB y la flexibilidad del diseño del sistema. La distribución de los pines en los extremos de diferentes conectores直接影响ará las soluciones de trazabilidad y la calidad de la transmisión de señales. A través de una elección racional de la forma de definir los pines, los ingenieros de diseño pueden optimizar la disposición interna de la placa, mejorar la estabilidad de la transmisión de señales de alta velocidad y el rendimiento general del sistema.

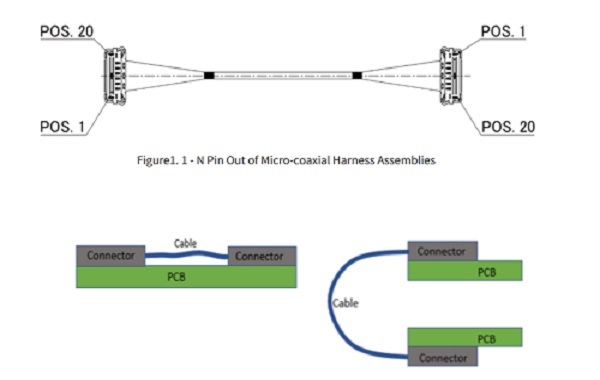

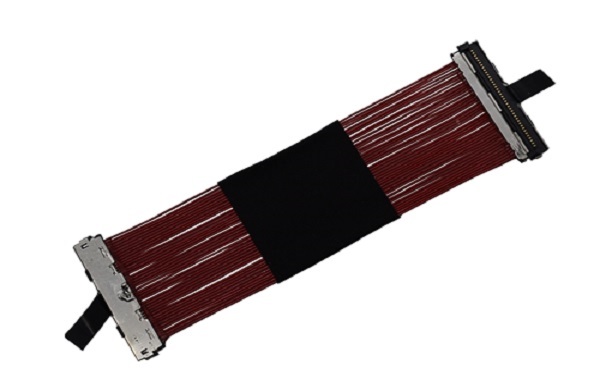

Un, 1-N tipo (definición de pin directo)
En la configuración de 1-N, el extremo del cable de conexión conecta el pin 1 al extremo opuesto al pin N, asegurando que cada cable coaxial micro esté conectado en línea recta dentro del cable, sin cruces, lo que mejora la eficiencia de ensamblaje y simplifica la estructura de cableado. Para lograr esta configuración, los marcos de pines del PCB o conector en los extremos del cable suelen necesitar rotarse 180 grados para que los pines de señal se correspondan. Este método es muy adecuado para la conexión de placa a placa o chip a chip en disposición de espejo, sin necesidad de agregar capas de cableado adicionales o múltiples vias, simplificando el diseño de la disposición de señales dentro de la placa.
Principales ventajas:
• Adecuado para conexiones de placa a placa o chip a chip en configuraciones de espejo
• Evitar la intersección de señales dentro del cableado, mejorar la integridad de la señal
• Reducir la complejidad de la routed de PCB, reducir la cantidad de capas de ruteo y de agujeros pasantes

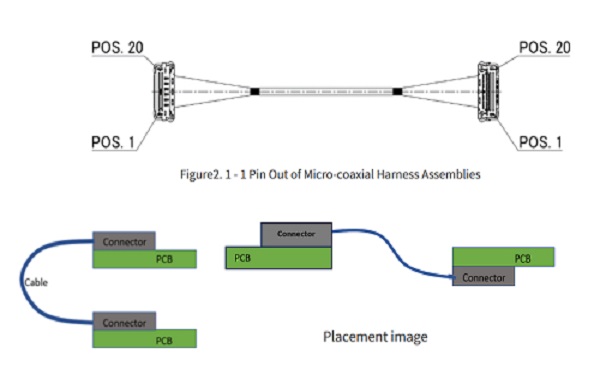

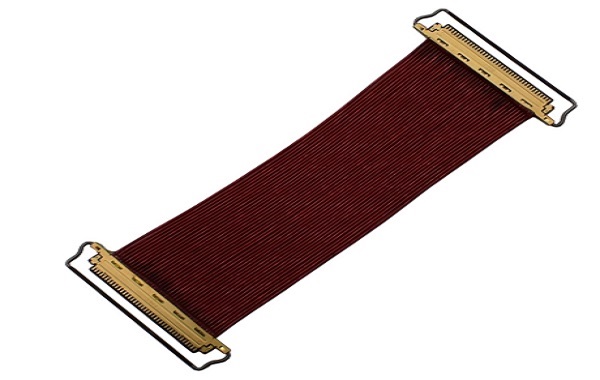

Segundo, 1-1 tipo (definición de pines correspondientes)
En la configuración 1-1, los extremos del cable se conectan directamente entre el primer pin (Pin 1), y así sucesivamente para los otros pines. Este método es adecuado para placas o interconexiones de chips con definiciones de pines idénticas, ya que permite una conexión de cableado directa y sin necesidad de intercambio de señales. El cable 1-1 garantiza una ruta de señal simétrica, simplifica el diseño, facilita una rápida instalación y mejora la estabilidad del sistema.
Principales ventajas:
• Aplicable a la interconexión de dispositivos o placas de circuito con la misma definición de pines
Simplificar el diseño del cableado, facilitar la rápida montaje
• Asegurar la simetría de la ruta de la señal, mejorar la estabilidad del sistema
Tres, escenarios de aplicación
1-N型线束常用于相对镜像布局的双电路板互conexión，或者同一块板上镜像芯片间的高速信号连接；1-1型线束则适用于引脚布局相同的板对板或芯片对芯片互conexión。通过选择合适的引脚定义方式，设计工程师可以根据具体布局需求灵活安排信号路径，避免信号交叉，提高传输完整性，同时简化PCB布线设计。
La elección racional del método de definición de pines del cable 1-N o 1-1 puede mejorar eficazmente la integridad de la transmisión de señales de alta velocidad y la eficiencia del diseño del sistema. En los sistemas electrónicos de alta velocidad, el diseño científico del cable y la definición precisa de los pines son claves para garantizar la alta fiabilidad y la alta capacidad de interconexión.
Soy【Suzhou Huichengyuan Electronic Technology】，a largo plazo se centra en el diseño y personalización de cables de señales de alta velocidad y cables coaxiales extremadamente delgados, comprometido en proporcionar soluciones de interconexión de alta velocidad estables y confiables. Para obtener más información o personalizar soluciones, por favor póngase en contacto:Zhang Jiling 18913228573（WeChat same number）。
