Análisis en profundidad de la distancia entre pines de conectores microcoaxiales y dobles en el desperdicio de señal

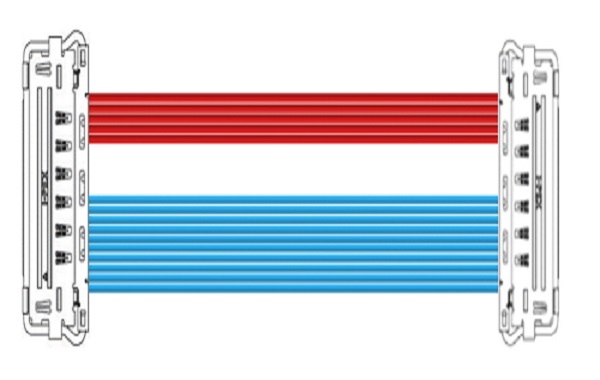

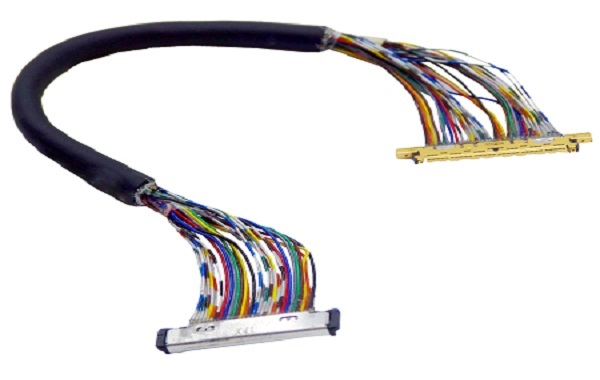

En los sistemas de transmisión de señales a alta velocidad, la combinación razonable entre conectores y cables es crucial para el rendimiento general. En particular, en la configuración de ensamblajes de cables microcoaxiales (Micro-coaxial) y twinaxiales, el espaciado de los pines del conector no solo determina el diámetro externo del cable que se puede emparejar, sino que también afecta directamente la pérdida de inserción (Insertion Loss) en la trayectoria de la señal. Con la miniaturización de los dispositivos y el continuo aumento de la velocidad de las señales, cómo equilibrar la integridad de la señal y el rendimiento de transmisión en estructuras con espacio limitado se ha convertido en un problema central que los ingenieros de diseño de interconexiones de alta velocidad deben enfrentar.



Unidad de espaciado de pines y relación con el tamaño del cable

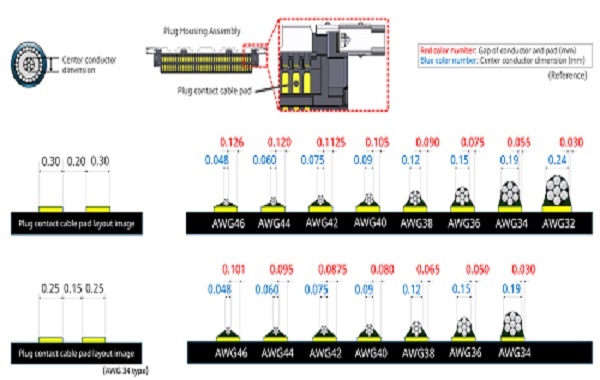

Distancia de pines se refiere a la distancia entre los puntos centrales de los pines adyacentes en el conector. La distancia de pines común de los conectores microcoaxiales y coaxiales es de 0.5 mm, 0.4 mm, 0.3 mm e incluso 0.25 mm. Con la continua miniaturización de los dispositivos electrónicos, la distancia se vuelve más pequeña, pero los desafíos de las propiedades eléctricas que ello trae también se vuelven más pronunciados.
• Distancia de pines grande (≥0.5mm)
Adaptable to cables with larger core conductor diameters, the conductor resistance and dielectric loss are lower. In high-frequency signal transmission, this cable exhibits lower insertion loss and better signal integrity, making it suitable for long-distance, high-speed applications such as high-speed motherboards, server backplanes, or interconnections of communication equipment.
• Distancia de pines más pequeña (≤0.3 mm)
Es posible diseñar interfaces de señales de mayor densidad, lo que ayuda a ahorrar espacio en la PCB, pero debido a las limitaciones de tamaño, solo se pueden utilizar conductores cables más delgados, lo que lleva a un aumento de la resistencia y la pérdida dieléctrica. Este tipo de soluciones son más adecuadas para transmisiones a corta distancia o dispositivos compactos en términos de espacio, como terminales móviles y sistemas electrónicos portátiles.




Segundo, la relación entre la pérdida de inserción y el diámetro del conductor.

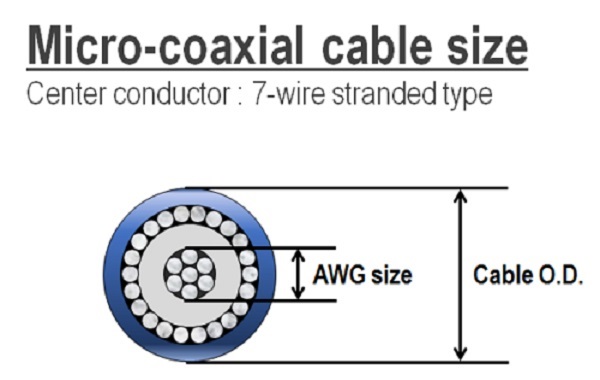

La pérdida de inserción es un importante indicador de la衰减idad de la energía de la señal en la trayectoria de transmisión, que se origina principalmente de las pérdidas en el conductor, las pérdidas en el medio y las pérdidas por reflexión. Entre ellas, las pérdidas en el conductor están en proporción inversa al diámetro del conductor central del cable.
Conductor central más grueso → menor resistencia → menor pérdida de inserción
Conductor central más delgado → resistencia mayor → pérdida de inserción mayor
Por lo tanto, en aplicaciones que requieren una alta calidad de señal (como PCIe Gen4/Gen5, USB4, Thunderbolt y otros canales de señales diferenciales de alta velocidad), se recomienda优选引脚间距较大、可支持较粗导体线缆的连接器方案，以降低插入损耗、提高信号完整性和确保数据传输稳定性。




Tres, diseño de取舍与应用建议
En el diseño de interconexiones de alta velocidad, la elección del espaciado de los pines debe equilibrarse entre el rendimiento, la estructura y el costo.
A continuación se presentan recomendaciones de ingeniería para diferentes áreas de aplicación:
Computación de alto rendimiento y aplicaciones de servidores
Elija conectores con mayor separación (≥0.5mm) para cables microcoaxiales de baja pérdida, asegurando la estabilidad de la transmisión a larga distancia y alta velocidad.
2. Móvil terminal y dispositivos embebidos
En condiciones de espacio limitado, se utiliza un diseño con espaciado más pequeño (≤0.3mm) y se reducen las pérdidas mediante optimización de la pantalla y ajuste de impedancia.
3. Escenarios de estandarización y producción en serie
Priorizar la combinación de espaciado maduro y cable general para equilibrar el control de costos y la consistencia en la producción.

La distancia entre pines es un parámetro físico crucial en el diseño de microcoaxiales y conectores de doble eje, ya que no solo limita el diámetro externo del cable que puede ser emparejado, sino que también afecta profundamente la pérdida de inserción y la integridad del señal. Un espaciado más amplio es ventajoso para el uso de cables de baja pérdida, adecuados para aplicaciones de alta velocidad y largo alcance; mientras que un espaciado más estrecho es más adecuado para diseños de espacio compacto, pero requiere un equilibrio entre pérdida y densidad. A través de una elección razonable del espaciado y la combinación de cables, los ingenieros pueden lograr el mejor diseño de solución en términos de rendimiento, espacio y confiabilidad, asegurando que el sistema mantenga una excelente estabilidad y consistencia en entornos de transmisión de señales de alta velocidad.
