Con el desarrollo continuo de los dispositivos electrónicos en la dirección de alta capacidad, baja potencia, miniaturización y alta integración, la complejidad de la transmisión de señales internas ha aumentado significativamente. La transmisión simultánea de alimentación, señales de control y señales de datos de alta velocidad en un espacio limitado se ha convertido en una necesidad básica del sistema electrónico moderno. Este modo de transmisión paralela de múltiples señales hace que el problema de la interferencia electromagnética (EMI) sea cada vez más destacado. Especialmente en los canales de señales de alta velocidad, si falta un diseño de blindaje y接地 adecuado, la radiación electromagnética no solo dañará la integridad de la señal, sino que también puede afectar el funcionamiento normal de la antena interna y los circuitos sensibles del dispositivo, lo que finalmente puede llevar a una disminución de la estabilidad del sistema o a un funcionamiento anómalo.
Un problema de ruido electromagnético en dispositivos compactos
Los dispositivos electrónicos modernos, como las computadoras portátiles, las tabletas, los smartphones y los sistemas electrónicos de vehículos, generalmente integran múltiples módulos de comunicación inalámbrica (como Wi-Fi, GPS, LTE, 5G). Estos productos funcionan bajo alta densidad de encapsulación, con un espacio muy cercano entre los componentes internos, voltajes de trabajo bajos y capacidad de resistencia a interferencias limitada. Además, las señales de señales digitales de alta velocidad y sus armónicos de alta frecuencia son极易成为主要的电磁 radiación fuente. Si no se realiza un control efectivo, estas señales de radiación pueden afectar a los módulos de comunicación inalámbrica y circuitos sensibles a través de la耦合 en el espacio o las vías de conducción, causando fluctuaciones en las señales, activación errónea del sistema e incluso daño a los componentes.
Segundo, medidas tradicionales de supresión de EMI y sus limitaciones
Las medidas comunes contra el EMI incluyen: la adición de dispositivos de filtrado en el diseño de circuitos, el montaje de capas de blindaje metálicas para componentes sensibles, y la optimización del diseño de PCB y la impedancia de ajuste. Estos métodos pueden reducir efectivamente el ruido de radiación a nivel de la placa de circuito, pero en posiciones de cables, conectores y saltos, las líneas de señal a menudo están expuestas directamente, especialmente en las puntas de soldadura y en las áreas de conectores no blindados, que pueden convertirse en "puertas de escape" para el EMI. Por lo tanto, incluso si el efecto de blindaje del PCB es ideal, la compatibilidad electromagnética general del sistema puede verse limitada debido a una falta de blindaje en los cables.
Tres, la importancia de la estructura de blindaje de los cables

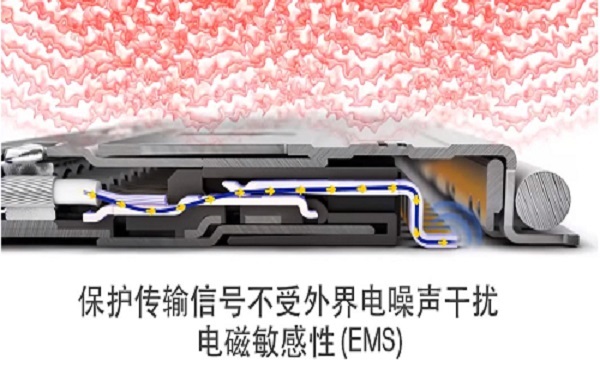

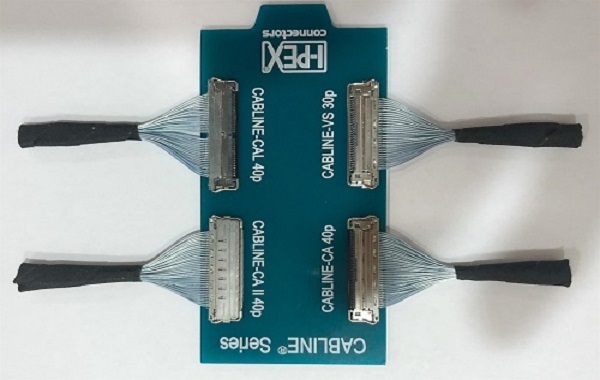

En los sistemas de transmisión de alta frecuencia, para asegurar la integridad del señal y suprimir la interferencia, cada vez más diseños adoptan FPC flexible con blindaje integral, cables microcoaxiales y cables de par trenzado (Twinaxial). Los cables microcoaxiales, gracias a su estructura coaxial del conductor central y la capa de blindaje, pueden lograr una aislación electromagnética eficiente. El conductor central no solo puede transmitir señales de alta velocidad, sino que también puede utilizarse para el suministro de energía, y la capa de blindaje externa actúa tanto como circuito de corriente como barrera protectora, lo que permite reducir eficazmente el ruido de interferencia en entornos electromagnéticos complejos. Esta estructura muestra una excelente capacidad de resistencia a las interferencias en sistemas de automatización industrial, control de servos robóticos y sistemas de comunicación de datos de alta velocidad.
Cuatro, ventajas de aislamiento de conectores EMC de alta eficiencia

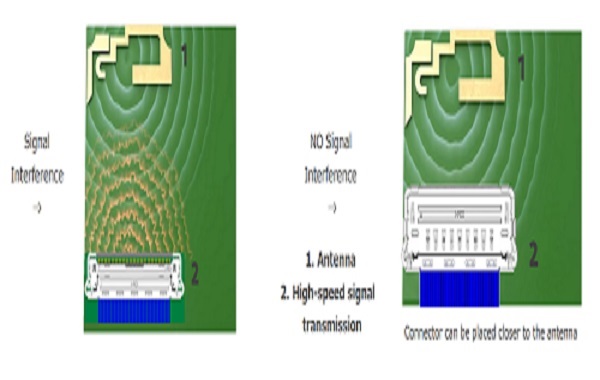

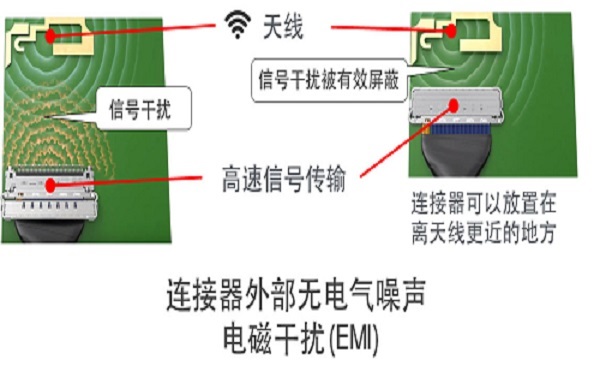

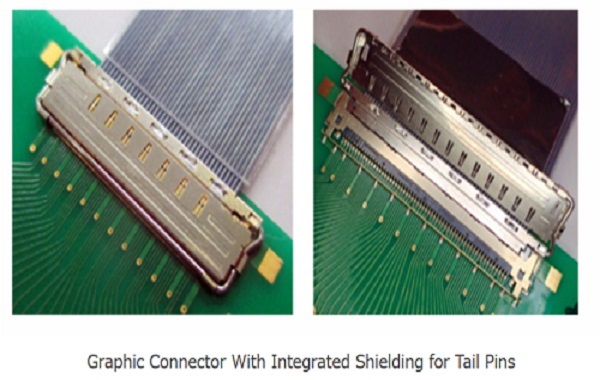

En respuesta al problema de fuga de EMI en la terminal de soldadura de los conectadores tradicionales, algunos fabricantes de conectadores de alta gama han lanzado conectadores EMC con estructura de shielding completa. Este tipo de productos utiliza un diseño de shielding de metal de 360° en los puntos de contacto de la señal, la zona de soldadura y la parte del cuerpo, lo que puede encerrar completamente la radiación electromagnética dentro del conectador, interrumpiendo desde la fuente la trayectoria de la interferencia. Esta estructura es efectiva en sistemas de alta frecuencia y alta densidad y se ha aplicado ampliamente en equipos de computadoras portátiles, tabletas, smartphones y estaciones base de comunicación. Especialmente en entornos de señales inalámbricas de alta velocidad como Wi-Fi, GPS, LTE y 5G, el conectador EMC se ha convertido en un componente clave para asegurar el rendimiento del sistema y la estabilidad de la señal.
Con la popularización de las interfaces de señales de alta velocidad y la continua compresión del espacio de los dispositivos, ya no es suficiente depender de la protección EMI a nivel de PCB para satisfacer las necesidades de resistencia a las interferencias a nivel de sistema. Al introducir simultáneamente el diseño de blindaje en el nivel de cables, puentes y conectores, especialmente utilizando conectores EMC de alto rendimiento con estructura de extremo de soldadura completamente blindada, se puede controlar eficazmente la fuga electromagnética y mejorar la integridad de la señal del sistema y la compatibilidad electromagnética. Esto no solo es una medida clave para garantizar la estabilidad del funcionamiento de la comunicación de alta velocidad, sino también una tendencia importante en el diseño de dispositivos electrónicos de alta densidad en el futuro.
Soy
【Suzhou Huichengyuan Electronic Technology】，largamente especializada en el diseño y personalización de cables de señales de alta velocidad y cables coaxiales extremadamente delgados, comprometida a proporcionar soluciones de conexión de alta velocidad estables y confiables para los clientes. Si desea obtener más información o personalizar soluciones de cables especiales, por favor póngase en contacto con:
Zhang Jingshi 18913228573（WeChat same number）。
